ЗАБЕЛЕЖКА: Страничният панел на А-колоната се доставя в комплект с подсилващия панел на А-колоната. Ето защо, преди да монтирате страничния панел на А-колона, е необходимо да отделите подсилващия панел от него.
Демонтаж
1. Откачете отрицателния полюс на акумулатора.
2. Изключете генератора.
3. Свалете външния панел на калника.
РЕМОНТ, Външен панел на калниците.
4. Ако е необходимо, отстранете подложката на батерията.
СИСТЕМА ЗА ПАЛЕНЕ НА ДВИГАТЕЛ И ЗАРЯД НА АКУМУЛАТОР, РЕМОНТ, Обект - акумулатор.
5. Ако е необходимо, отстранете вакуумния усилвател на спирачките.
СПИРАЧНА СИСТЕМА, РЕМОНТ, Пневматичен усилвател.
6. Отстранете кутията за всмукване на въздух.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
7. Отстранете долната облицовка на предното стъкло.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Долна обшивка - предно стъкло.
8. Свалете предната седалка.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
9. Свалете въздушната възглавница/въздушната завеса на предния прозорец.
ПРЕДПАЗИТЕЛНИ СИСТЕМИ ЗА ШОФЬОР И ПЪТНИЦИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Airbag модул (предна въздушна възглавница перде).
10. Отстранете уплътненията на предната и задната врата.
11. Отстранете ограничителя на предната врата.
12. Отстранете облицовката на прага.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Разширение на предна броня - спойлер.
13. Отделете предния подов килим.
14. Отделете кабелния сноп от А-колоната и го преместете настрани.
15. Свалете вътрешната лампа.
16. Разхлабете и отстранете изолационните уплътнения на контролния панел.
Ремонтни дейности
1. Преди да премахнете панела на А-колоната, моля, прочетете следното предупреждение.
ВНИМАНИЕ: Когато изрязвате горната част на А-колоната, не прорязвайте подсилващия панел, тъй като зад него има дренажна тръба. Приблизителната позиция на дренажната тръба е показана на фигурата.
ЗАБЕЛЕЖКА: Стрелките "A" и "B" показват приблизителното местоположение на скобите на дренажната тръба.

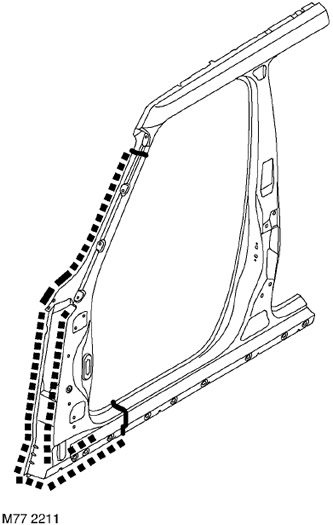

2. Отстранете повредените панели, подгответе ръбовете на фугите и монтирайте нови панели в съответствие с Указанията за ремонт на панела на тялото. Пробийте или пробийте отвори в панела, който се монтира за заваряване с тапи, както е показано на фигурата.
Сглобяване
1. Поставете отново изолационните уплътнения на контролния панел.
2. Поставете предния килим на място.
3. Монтирайте вътрешната лампа.
4. Поставете и закрепете кабелния сноп към А-колона "A".
Източникът на статията се намира на уебсайта [LRman.ru]
5. Монтирайте ограничителя на предната врата.
6. Монтирайте облицовката на прага.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Разширение на предна броня - спойлер.
7. Поставете уплътненията на предната и задната врата.
8. Инсталирайте въздушната възглавница за предния прозорец/въздушната завеса.
ПРЕДПАЗИТЕЛНИ СИСТЕМИ ЗА ШОФЬОР И ПЪТНИЦИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Airbag модул (предна въздушна възглавница перде).
9. Поставете отново предната седалка.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
10. Поставете отново подложката на батерията.
СИСТЕМА ЗА ПАЛЕНЕ НА ДВИГАТЕЛ И ЗАРЯД НА АКУМУЛАТОР, РЕМОНТ, Обект - акумулатор.
11. Инсталирайте вакуумния усилвател на спирачките.
СПИРАЧНА СИСТЕМА, РЕМОНТ, Пневматичен усилвател.
12. Поставете отново кутията за всмукване на въздух.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
13. Монтирайте долната тапицерия на предното стъкло.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Долна обшивка - предно стъкло.
14. Монтирайте външния панел на арката на колелото.
РЕМОНТ, Външен панел на калниците.
15. Свържете генератора.
16. Свържете отрицателния полюс на акумулатора.
