Демонтаж
1. Свалете модула на седалката.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
2. Освободете 3-те обтегачи на панела на облегалката под седалката.

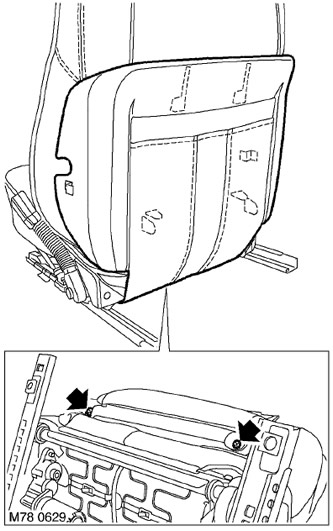

3. Отстранете 2-те винта, закрепващи долната декоративна облицовка на облегалката.
4. Освободете долния капак от 6-те скоби и го махнете.

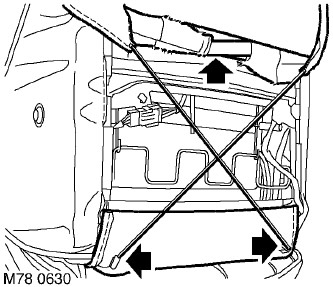

5. Разкачете 2-те опъващи въжета от горната част на тапицерията на облегалката.
6. Освободете велкро лентата, закрепваща тапицерията на облегалката.

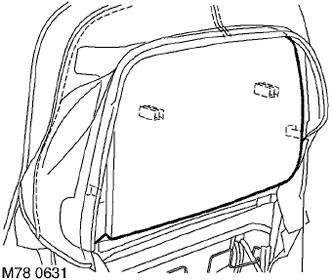

7. Отстранете тапицерията от тапицерията на облегалката.
8. Освободете капака от 4-те скоби и го махнете.

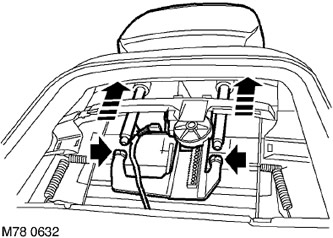

9. Внимателно отстранете 2-те крепежни елемента, закрепващи облегалката за глава към корпуса на двигателя.
10. Отстранете облегалката за глава.

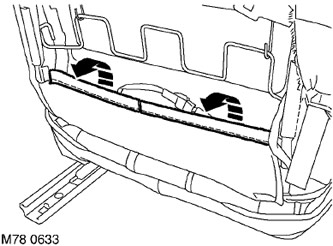

11. Освободете лентата, закрепваща тапицерията на облегалката към долната рамка.

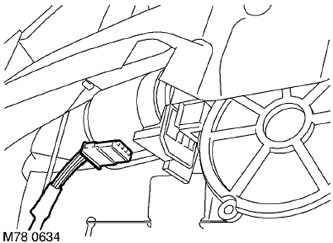

12. Изключете подложките от конекторите на електродвигателите за регулиране на облегалката за глава и горната възглавница на облегалката.

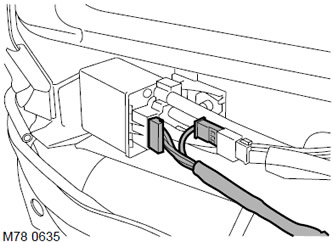

13. Изключете съединителя на кабела за лумбална опора от помпата и макарата.
14. Освободете кабелния сноп от 4-те скоби.

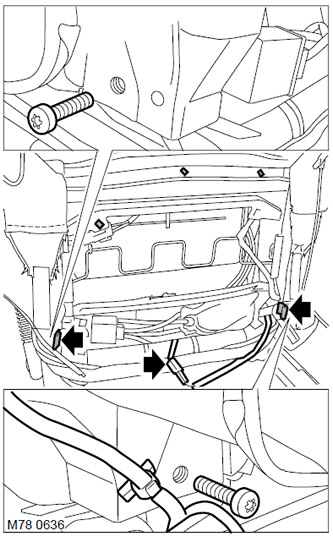

15. Изключете съединителния блок от кабела на нагревателя на седалката.
16. Разхлабете 2-те ленти, закрепващи двете страни на долната тапицерия на облегалката към рамката.
17. Отстранете 2-та винта Torx, закрепващи рамката на облегалката към рамката на седалката.
18. Свалете облегалката от рамката на седалката.

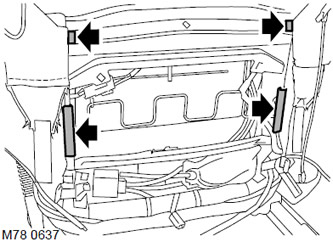

19. Разхлабете 4-те ленти, закрепващи двете страни на комплекта на облегалката към рамката.
20. Разкачете 3-те съединителни блока от веригата на нагревателя на седалката.
21. Повдигнете предния ръб на тапицерията на облегалката, за да получите достъп до камерата за лумбална опора.
22. Откачете вакуумния маркуч и маркуча под налягане от работната камера.
23. Отстранете камерата за лумбална опора.
Сглобяване
1. Инсталирайте и закрепете работната камера на лумбалната опора към рамката.
2. Свържете вакуумния маркуч и маркуча за подаване на налягане към работната камера.
3. Издърпайте капака на облегалката върху рамката.
4. Свържете 3 конектора към конекторите на нагревателя на седалката.
5. Затегнете 4-те ленти, закрепващи двете страни на тапицерията на облегалката към рамката.
6. Монтирайте комплекта на облегалката върху седалката.
7. Подравнете рамката на облегалката с рамката на седалката, монтирайте винтовете Torx и ги затегнете с въртящ момент от 25 Nm.
8. Поставете закрепващите ремъци, закрепващи страните на долната част на тапицерията на облегалката.
9. Свържете конектора към конектора на нагревателя на седалката.
10. Закрепете кабелите на облегалката в скобите.
11. Свържете кабелните съединители на лумбалната опора към помпата и макарата.
12. Свържете кабелните блокове към конекторите на електродвигателите за регулиране на позицията на облегалката за глава и горната част на облегалката.
13. Прикрепете лентата, закрепваща долната част на тапицерията на облегалката към рамката.
14. Инсталирайте облегалката за глава и я закрепете към корпуса на двигателя.
15. Поставете горния капак и го закрепете със скобите.
16. Прикрепете облицовката на задната тапицерия към облицовката.
17. Затегнете тапицерията на облегалката с велкро.
18. Прикрепете 2-те въжета за опъване на горната част на тапицерията на облегалката.
19. Поставете долния капак и го закрепете със скоби.
20. Затегнете винтовете, закрепващи долната подложка на облегалката.
21. Прикрепете лентите за опъване на панела на облегалката към крепежните елементи на дъното на седалката.
22. Инсталирайте модула на седалката в автомобила.
