Съдържание: Демонтаж ⇩ Сглобяване ⇩
Демонтаж
1. Свалете модула на седалката.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
2. Отстранете шестостенния винт, закрепващ подлакътника.
3. Отстранете подлакътника от ръба на пантата.
4. Свалете облегалката за глава.

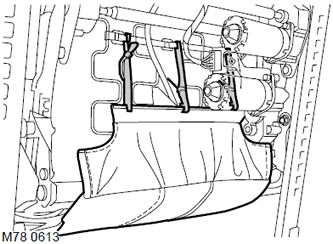

5. Освободете 3-те обтегачи на панела на облегалката под седалката.

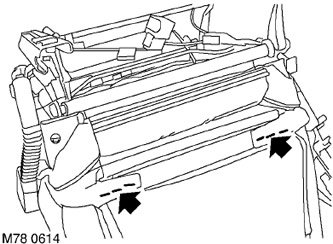

6. Освободете скобите, които фиксират облицовката на облегалката към дъното на панела на облегалката.

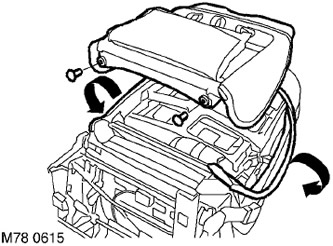

7. Освободете ръбовете на тапицерията от двете страни на панела на облегалката на седалката.
8. Отстранете 2-те щифта, закрепващи дъното на панела на облегалката.
9. Отделете задния панел от седалката.

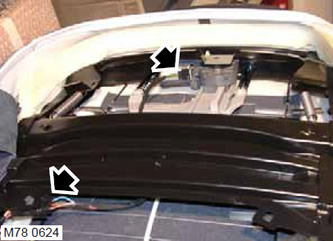

10. Изключете подложките от конекторите на електродвигателите за регулиране на облегалката за глава и горната възглавница на облегалката.

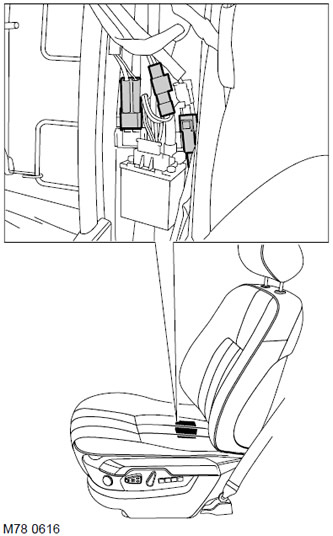

11. Изключете съединителя на кабела за лумбална опора от помпата и макарата.
12. Изключете конектора от конектора на нагревателя на седалката.

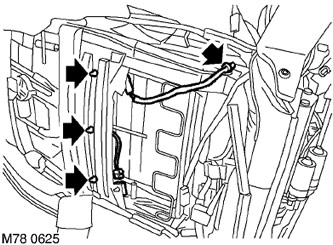

13. Освободете кабелния сноп на облегалката от 4-те скоби.

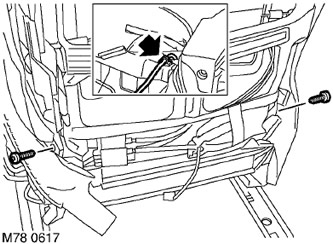

14. Отстранете 2-та винта Torx и отстранете рамката на облегалката от рамката на седалката.

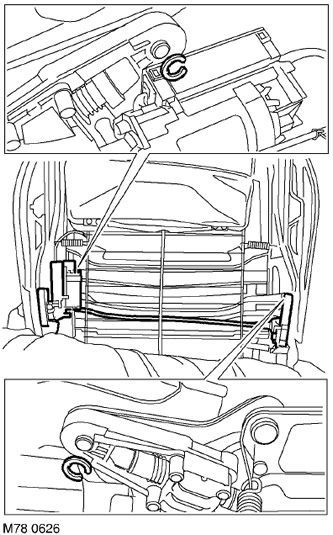

15. Отстранете 2-те заключващи скоби, закрепващи задвижващия модул.
16. Внимателно отстранете задвижващия модул от монтажните ограничители. Изключете задвижващия кабел от модула на електрическото задвижване.
[Оригиналната статия можете да намерите тук: www.lrman.ru]
Сглобяване
1. Прикрепете задвижващия кабел към модула на електрическото задвижване.
2. Внимателно монтирайте модула на моторното задвижване върху монтажните опори.
3. Инсталирайте 2-те заключващи скоби, закрепващи задвижващия модул.
4. Подравнете рамката на облегалката с рамката на седалката, монтирайте винтовете Torx и ги затегнете с въртящ момент от 25 Nm.
5. Монтирайте кабелния сноп на облегалката и го закрепете в скобите.
6. Свържете кабелните блокове към конекторите на електродвигателите за регулиране на позицията на облегалката за глава и горната част на облегалката.
7. Свържете конектора към конектора на нагревателя на седалката.
8. Свържете кабелните съединители на лумбалната опора към помпата и макарата.
9. Инсталирайте панела на облегалката върху сглобената седалка и монтирайте монтажните щифтове за дъното на панела на облегалката.
10. Закрепете двата края на тапицерията на възглавницата на седалката към панела на облегалката.
11. Закрепете долната част на тапицерията с телбод към задния панел.
12. Прикрепете ремъците за опъване на панела на облегалката към скобите на дъното на седалката.
13. Монтирайте подлакътника върху пантата и затегнете шестостенния винт с въртящ момент от 25 Nm.
14. Монтирайте столчето в колата.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
