Съдържание: Демонтаж ⇩ Сглобяване ⇩
Демонтаж
1. Свалете модула на седалката.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
2. Отстранете шестостенния винт, закрепващ подлакътника.
3. Отстранете подлакътника от ръба на пантата.

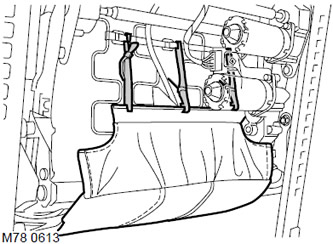

4. Свалете облегалката за глава.
5. Освободете 3-те обтегачи на панела на облегалката под седалката.

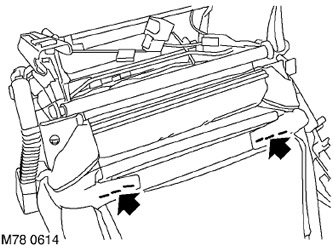

6. Освободете скобите, които фиксират облицовката на облегалката към дъното на панела на облегалката.

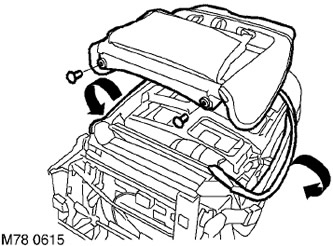

7. Освободете ръбовете на тапицерията от двете страни на панела на облегалката на седалката.
8. Отстранете 2-те щифта, закрепващи дъното на панела на облегалката.
9. Отделете задния панел от седалката.
10. Изключете съединителя на кабела на лумбалната опора от помпата и макарата.
11. Изключете съединителния блок от кабела на нагревателя на седалката.

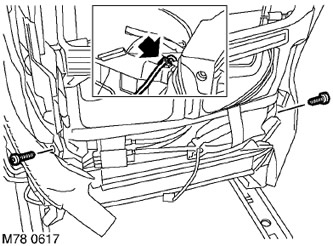

12. Освободете кабелите от скобата и ги прекарайте през тапицерията на облегалката.
13. Отстранете 2-та винта Torx и отстранете рамката на облегалката от рамката на седалката.
14. Повдигнете предния ръб на тапицерията на облегалката, за да получите достъп до камерата за лумбална опора.

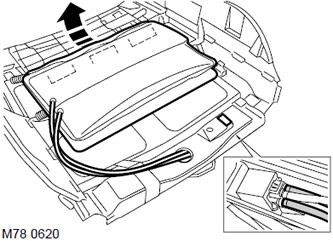

15. Откачете вакуумния маркуч и маркуча под налягане от работната камера.
16. Отстранете работната камера от задната рамка.
Сглобяване
1. Инсталирайте и закрепете работната камера към рамката на облегалката.
2. Свържете вакуумния маркуч и маркуча за подаване на налягане към работната камера.
3. Подравнете рамката на облегалката с рамката на седалката, монтирайте винтовете Torx и ги затегнете с въртящ момент от 25 Nm.
4. Прекарайте кабела за лумбална опора през тапицерията и го закрепете към рамката на седалката.
5. Свържете конектора към конектора на нагревателя на седалката.
6. Свържете кабелните съединители на лумбалната опора към помпата и макарата.
7. Инсталирайте панела на облегалката върху сглобената седалка и монтирайте монтажните щифтове за дъното на панела на облегалката.
8. Закрепете двата края на тапицерията на възглавницата на седалката към панела на облегалката.
9. Закрепете с телбод долната част на тапицерията към задния панел.
10. Прикрепете лентите за опъване на панела на облегалката към крепежните елементи на дъното на седалката.
11. Монтирайте подлакътника на пантата и затегнете шестостенния винт с въртящ момент от 25 Nm.
12. Монтирайте столчето в колата.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
