Премахване и монтиране на усилвателя (Range Rover 3)

Премахване

1. Отстранете люка, разположен в багажника от лявата страна.

2. Отстранете капака на кутията, разположена в багажника от лявата страна.

3. Повдигнете и заключете капака на резервното колело.



4. Отстранете вътрешните шестостенни болтове за закрепване на пръстените за закрепване на багажа.

5. Развийте 2-те винтови връзки, закрепващи левия заден панел на багажното отделение.

6. Внимателно освободете и отстранете панела.

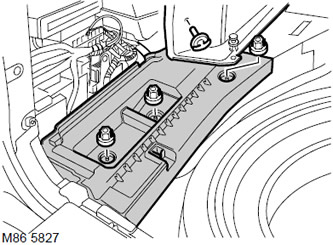

7. Развийте долния винт, закрепващ предния панел на багажното отделение.

8. Отстранете нита, закрепващ левия панел на багажното отделение към кутията.

9. Развийте 3-те гайки, закрепващи чекмеджето, внимателно освободете и извадете чекмеджето.

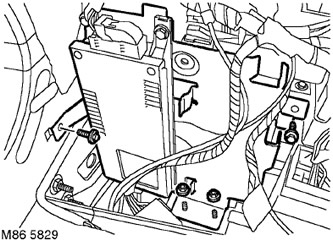

10. Развийте 2-те гайки и 2-те болта, закрепващи скобата.

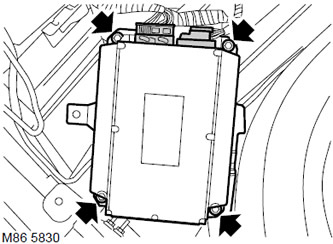

11. Повдигнете модула на монтажната скоба за по-лесен достъп и изключете 3-те конектора от усилвателя.

12. Развийте 4-те монтажни болта на усилвателя и свалете усилвателя.

Монтиране

1. Инсталирайте усилвателя и затегнете монтажните болтове с въртящ момент от 6 Nm.

2. Свържете подложките към усилвателя.

3. Инсталирайте усилвателя в монтажната скоба, уверете се, че кабелният сноп е прокаран свободно и затегнете болтовете и гайките с въртящ момент от 6 Nm.

4. Поставете кутия за съхранение на различни предмети и я закрепете с гайки.

5. Инсталирайте нита, закрепващ левия панел на багажното отделение към кутията.

6. Поставете долната винтова връзка, закрепваща предния панел на багажното отделение.



7. Монтирайте задния ляв панел, подравнете с уплътнението на задната врата и поставете винтовите връзки.

8. Монтирайте пръстените за закрепване на товара и затегнете вътрешните шестостенни болтове с въртящ момент от 25 Nm.

9. Спуснете и закрепете капака на резервната гума.

10. Поставете капака на кутията.

11. Поставете отново люка.
