Ако трябва да смените електронния блок за управление, тогава преди да изключите батерията, трябва да свържете Testbook / T4 и да изпълните препоръчителните действия.
Премахване
1. Отстранете люка, разположен в багажника от лявата страна.
2. Отстранете капака на кутията, разположена в багажника от лявата страна.
3. Повдигнете и заключете капака на резервното колело.
4. Отстранете вътрешните шестостенни болтове, използвани за закрепване на пръстените за закрепване на багажа.
5. Развийте 2-те винтови връзки, закрепващи левия заден панел на багажното отделение.
6. Внимателно освободете и отстранете панела.

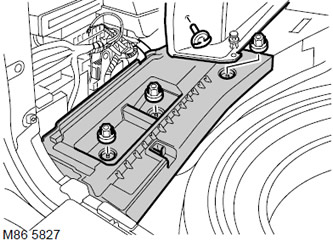

7. Развийте долния винт, закрепващ предния панел на багажното отделение.
8. Отстранете нита, закрепващ левия панел на багажното отделение към кутията.
9. Развийте 3-те гайки, закрепващи чекмеджето, внимателно освободете и извадете чекмеджето.
10. Изключете блока от TCU.
11. Отстранете 3-те монтажни болта на TCU и освободете TCU.

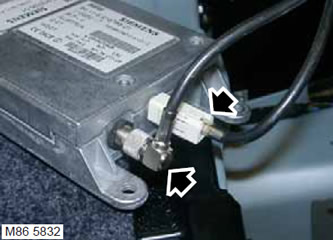

12. Разхлабете гайката и разкачете коаксиалния проводник.
13. Изключете блока и отстранете TCU.
Монтиране
1. Инсталирайте TCU и свържете блока.
2. Свържете коаксиалния кабел и го закрепете с гайката.
(Данните са взети от уебсайта LRMAN.RU)
3. Инсталирайте TCU и затегнете болтовете с въртящ момент от 10 Nm.
4. Прикрепете блока към TCU.
5. Инсталирайте кутията и я закрепете с гайки.
6. Инсталирайте нита, закрепващ предния ляв панел.
7. Поставете винтовата връзка, закрепваща предния ляв панел.
8. Монтирайте задния ляв панел, подравнете го с уплътнението на задната врата и поставете винтовите връзки.
9. Монтирайте пръстените за закрепване на товара и затегнете вътрешните шестостенни болтове с въртящ момент от 25 Nm.
10. Спуснете и закрепете капака на резервната гума.
11. Поставете капака на кутията.
12. Поставете отново люка.
