Съдържание: Премахване ⇩ Монтиране ⇩
Преди да изключите батерията, прочетете внимателно раздела "Изключване на батерията" и следвайте всички инструкции там.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Премахване
1. Изключете заземителния кабел на батерията.
2. Отстранете цялото гориво от резервоара.
СИСТЕМА ЗА ПОДАВАНЕ НА ГОРИВО НА ДВИГАТЕЛ V8, РЕГУЛИРАНЕ, Отстраняване на гориво от резервоара за гориво.
ПРЕДУПРЕЖДЕНИЕ: Изтичането на гориво е неизбежно по време на тази операция. Вземете мерки за безопасност, за да предотвратите пожар или експлозия.
3. Развийте 4-те гайки и свалете десния капак на тялото, за да получите достъп до резервоара за гориво.

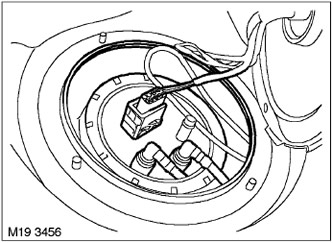

4. Изключете електрическия конектор от горивната помпа.
5. Свалете централната конзола.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТ, Централна конзола.

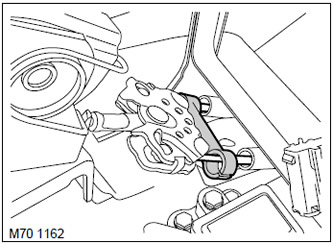

6. Разкачете кабелната скоба от еквалайзера, разкачете кабелите на ръчната спирачка от еквалайзера и отстранете кабелната скоба.
7. Свалете задния задвижващ вал.
ЗАДВИЖВАЩИ ВАЛОВЕ, РЕМОНТ, Кардан - задния.
8. Изключете кабелите на ръчната спирачка от тялото и ги преместете настрани, така че да не пречат на по-нататъшната работа.
9. Отстранете пластмасовата облицовка на калника на дясното задно колело.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Задна калка.

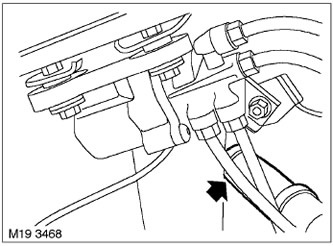

10. Разхлабете скобата, закрепваща маркуча на тръбата за пълнене, и разкачете маркуча от връзката на тръбата за пълнене.
ПРЕДУПРЕЖДЕНИЕ: Горивните пари са силно запалими, а в затворени помещения също са токсични и експлозивни. В помещението, в което се изважда горивото от резервоара, трябва да има пожарогасител. (пяна, въглероден диоксид, газ или прах).

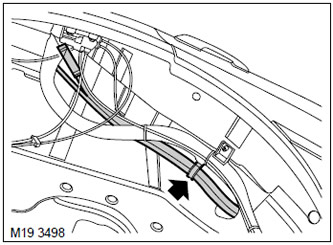

11. Разкачете маркуча на тръбата за пълнене и маркуча на абсорбера на парите на горивото от монтажната скоба на тръбата за пълнене.
12. Свалете монтажната скоба от маркуча на тръбата за пълнене и маркуча на абсорбера на горивните пари.

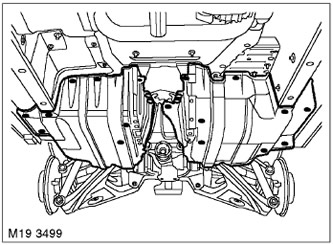

13. Отстранете 16-те болта и 4-те гайки, закрепващи защитния корпус на резервоара за гориво.

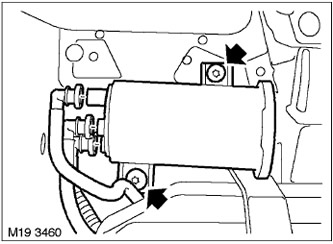

14. Откачете 3-те маркуча от абсорбера, развийте 2 болта Torx и свалете абсорбера.

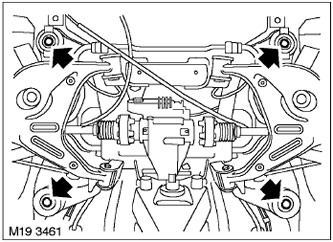

15. Разхлабете 4-те монтажни болта на задната подрамка. Това ще ви позволи да премахнете предпазителите на резервоара за гориво.
16. Сглобете всички предпазители на резервоара за гориво.

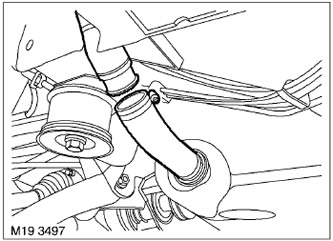

17. Откачете тръбата за пълнене от маркуча за пълнене на резервоара за гориво.

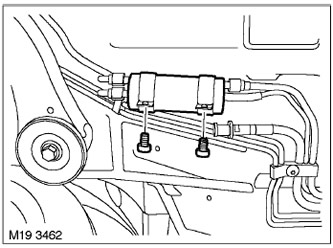

18. Развийте 2 болта, закрепващи горивния филтър към монтажните скоби, огънете монтажните скоби.
19. Подгответе подходящ съд за източване на останалото гориво.

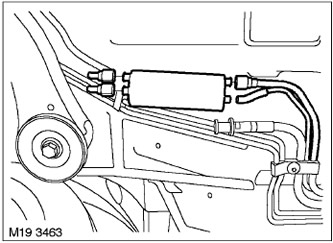

20. Изключете 3 маркуча за гориво и 1 контролна линия от горивния филтър, извадете горивния филтър.
ПРЕДУПРЕЖДЕНИЕ: По време на тази операция може да изтече гориво. Вземете предпазни мерки за предотвратяване на пожар или експлозия.
21. Източете горивото от контейнера и го подгответе за по-нататъшна употреба.

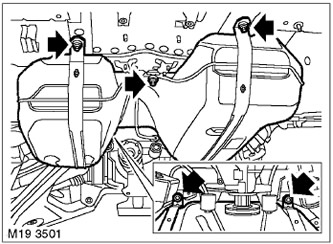

22. Заедно с асистент развийте 5-те болта, закрепващи резервоара за гориво към тялото, спуснете го и го извадете от колата.
ЗАБЕЛЕЖКА: Когато спускате резервоара за гориво, трябва да издърпате тръбата за пълнене и маркучите на абсорбера на горивните пари през отвора на тялото.
ЗАБЕЛЕЖКА: Ако резервоарът за гориво е бил отстранен само за да се получи достъп до други компоненти на системата, не трябва да се извършва по-нататъшен демонтаж.

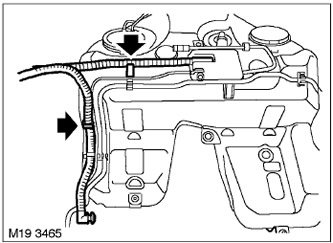

23. Разкачете маркуча на тръбата за пълнене и маркуча на абсорбера на горивните пари от монтажните скоби на резервоара за гориво.

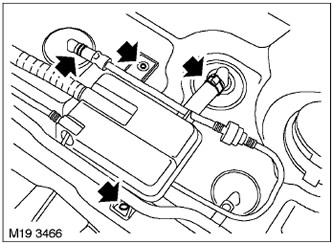

24. Разхлабете 2-те скоби и откачете 2-та маркуча от резервоара за гориво. Отстранете 2-те закрепващи части и разкачете сепаратора от резервоара за гориво.
25. Отстранете тръбопровода между кутията и електромагнитния клапан за продухване на кутията от резервоара за гориво.
26. Отстранете 4-те монтажни части, закрепващи ремъчните скоби към резервоара за гориво. Отстранете скобите на лентата.
Монтиране
1. Монтирайте скоби за ремъци върху резервоара за гориво и ги закрепете със закрепващи части.
2. Инсталирайте тръбопровод, свързващ абсорбера и електромагнитния клапан за продухване на абсорбера към резервоара за гориво.
3. Монтирайте отново сепаратора на горивните пари и го закрепете с 2 закрепващи части, свържете 2 маркуча към резервоара за гориво и ги закрепете със скоби.
4. Закрепете маркуча на тръбата за пълнене и маркуча на абсорбера на горивните пари със скоби към тялото на резервоара за гориво.
5. Приближете резервоара за гориво до автомобила.
6. С втори човек монтирайте болтовете на резервоара за гориво към тялото и ги затегнете до 45 N·m (33 lb·ft).
ЗАБЕЛЕЖКА: Когато монтирате резервоара за гориво, трябва да прокарате тръбата за пълнене и маркучите на абсорбера на горивните пари през отвора на тялото.
7. Свържете маркучите за гориво към горивния филтър.
8. Закрепете горивния филтър с монтажните болтове.
9. Монтирайте предпазителите на резервоара за гориво, но все още не ги закрепвайте с болтове и гайки.
10. Поставете маркуча на тръбата за пълнене върху фитинга на тръбата за пълнене и го закрепете със скоба.
11. Прокарайте абсорбиращия маркуч по тръбата за пълнене.
12. Свържете тръбата за пълнене към маркуча за пълнене на резервоара за гориво.
13. Затегнете монтажните болтове на задната подрамка до 165 N·m (129 lb·ft).
14. Поставете абсорбера, закрепете го с 2 болта и свържете 3 маркуча към него.
15. Инсталирайте болтовете и гайките на предпазителя на резервоара за гориво и ги затегнете до 25 N·m (18 lb·ft).
16. Закрепете маркуча на тръбата за пълнене и абсорбиращия маркуч към тръбата за пълнене със скоба.
17. Монтирайте пластмасовата обшивка на арката на дясното задно колело.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Задна калка.
18. Закрепете кабелите на ръчната спирачка към тялото.
19. Монтирайте задния задвижващ вал.
ЗАДВИЖВАЩИ ВАЛОВЕ, РЕМОНТ, Кардан - задния.
20. Монтирайте задържащата скоба на кабела на ръчната спирачка.
21. Свържете кабелите на ръчната спирачка към еквалайзера.
22. Прикрепете скобата за заключване на кабела към еквилайзера на ръчната спирачка.
23. Поставете отново централната конзола.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТ, Централна конзола.
24. Свържете електрическия конектор към горивната помпа.
25. Поставете отново десния капак на тялото за достъп до резервоара за гориво и го закрепете с 4 гайки.
26. Напълнете резервоара за гориво.
СИСТЕМА ЗА ПОДАВАНЕ НА ГОРИВО НА ДВИГАТЕЛ V8, РЕГУЛИРАНЕ, Отстраняване на гориво от резервоара за гориво.
27. Свържете заземителния кабел на батерията.
