Горивна помпа, разположена в резервоара за гориво (Range Rover 3)

Преди да изключите батерията, прочетете внимателно раздела "Изключване на батерията" и следвайте всички инструкции там.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

Премахване

1. Отстранете цялото гориво от резервоара.

СИСТЕМА ЗА ПОДАВАНЕ НА ГОРИВО НА ДВИГАТЕЛ V8, РЕГУЛИРАНЕ, Отстраняване на гориво от резервоара за гориво.

2. Изключете заземителния кабел на батерията.

ПРЕДУПРЕЖДЕНИЕ: Преди да изключите акумулатора, уверете се, че ключът е изваден от запалването. Ако забравите да извадите ключа от запалването, компютърът ще запомни показанията на индикатора за гориво, преди да изключи акумулатора, и ще върне същата стойност, когато акумулаторът бъде свързан отново.

3. Развийте 4-те гайки и свалете десния капак на тялото, за да получите достъп до резервоара за гориво.

ПРЕДУПРЕЖДЕНИЕ: Горивните пари са силно запалими, а в затворени помещения също са токсични и експлозивни. В помещението, в което се изважда горивото от резервоара, трябва да има пожарогасител. (пяна, въглероден диоксид, газ или прах).

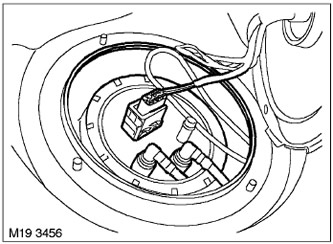

4. Изключете конектора от горивната помпа.

5. Подгответе подходящ съд за източване на останалото гориво.

ПРЕДУПРЕЖДЕНИЕ: Изтичането на гориво е неизбежно по време на тази операция. Вземете мерки за безопасност, за да предотвратите пожар или експлозия.

6. След като забележите местоположението на маркучите за гориво, изключете инжекционните и дренажните линии от горивната помпа.

ПРЕДУПРЕЖДЕНИЕ: Преди да изключите който и да е системен компонент, уверете се, че областите, непосредствено до компонентите, които се изключват, са чисти от мръсотия. Веднага след изключване затворете отворените краища на тръбопроводите с тапи, за да предотвратите навлизането на чужди частици в системата.

7. Свържете тръбите заедно и ги преместете настрани, за да не пречат на отстраняването на горивната помпа.

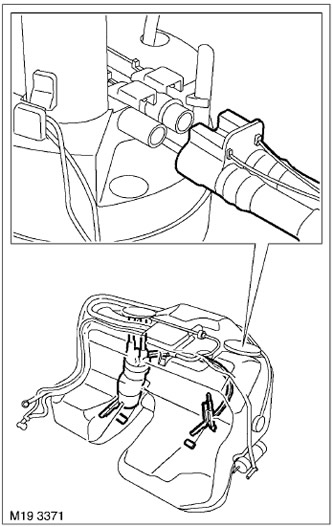

8. Работейки през левия ревизионен отвор на резервоара за гориво, разкачете съединителя от помпата за зареждане с гориво. Съединителят е направен заедно с електрически съединител.

9. Почистете повърхността на заключващия пръстен от мръсотия и прах.

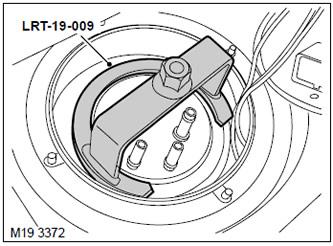

10. С помощта на инструмента LRT-19-009 отстранете заключващия пръстен от тялото на резервоара за гориво.

11. Внимателно извадете горивната помпа от резервоара. Когато преинсталирате, сменете старото уплътнение на помпата с ново.

12. Подгответе подходящ съд за източване на останалото гориво.

13. Изключете левия сензор за нивото на горивото и го извадете от резервоара.

Монтиране

1. Почистете повърхностите в близост до ревизионните отвори на резервоара за гориво от мръсотия и прах.

2. Почистете корпуса на горивната помпа и поставете ново уплътнение.

3. Свържете съединителя на тръбопровода, идващ от левия датчик за ниво на горивото към горивната помпа. Съединителят е направен заедно с електрическия конектор на сензора.

ВНИМАНИЕ: След свързване ключалката на съединителя трябва да е в положение "сглобено".

4. Внимателно поставете горивната помпа в резервоара за гориво. Монтирайте го в правилната позиция, не позволявайте уплътнението да се изкриви. Работейки от левия ревизионен отвор, проверете позицията на долния край на помпата.

5. С помощта на инструмент LRT-19-009 монтирайте заключващия пръстен и го затегнете до 35 N·m (26 lb·ft).

6. Свържете маркучите за гориво към горивната помпа.

Оригиналният текст можете да намерите на www.LRman.ru

7. Източете горивото от контейнера и го подгответе за по-нататъшна употреба.

8. Свържете електрическия конектор към горивната помпа.

9. Поставете отново десния капак за достъп до резервоара за гориво и затегнете монтажните гайки до 10 N·m (7 lb·ft).

10. Свържете заземителния кабел на батерията.

11. Напълнете резервоара за гориво.
