Панель управления - снятие и установка (Дефендер 2007+)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите консоль пола.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

3. Снимите коврик с панели крышки коробки передач.



4. Снимите рычаг выбора высоких/низких передач.



5. Освободите рычаг переключения передач.

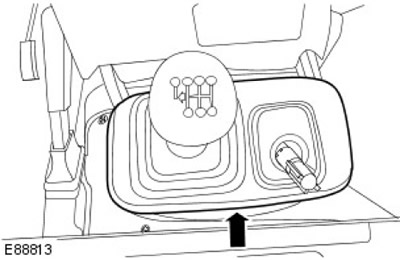

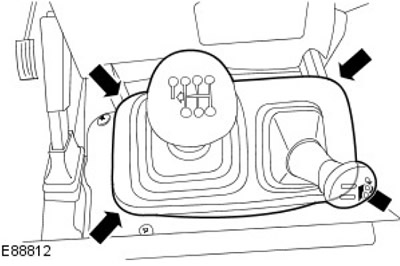

6. Снимите рычаг переключения передач. Отпустите два зажима.

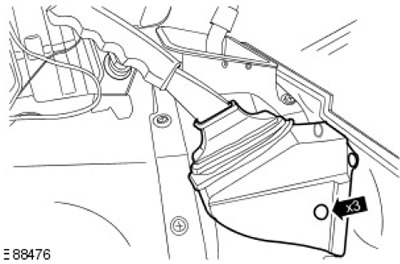

7. Освободите защитный чехол рычага стояночного тормоза. Снимите 3 зажима.



8. Отпустите рычаг стояночного тормоза.

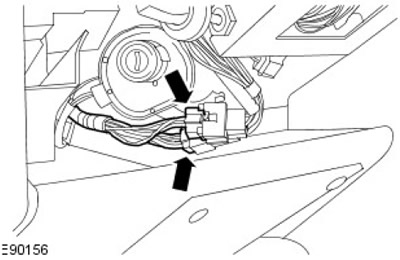

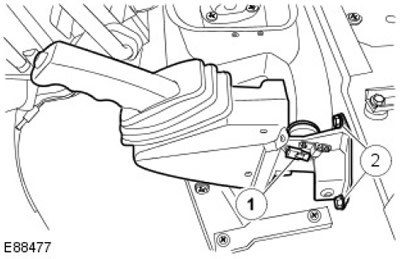

• 1. Отсоедините электрический разъем.
• 2. Выверните два болта.

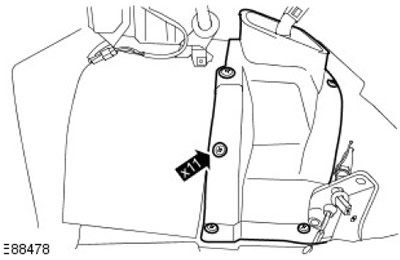

9. Снимите панель крышки коробки передач. Выкрутите 11 винтов.



10. Снимите рулевое колесо.



За дополнительной информацией обратитесь к главе: Рулевое колесо (211-04 Рулевая колонка, Снятие и установка).

11. Снимите щиток приборов.

За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Снятие и установка).

12. Снимите кожухи рулевой колонки.

За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).

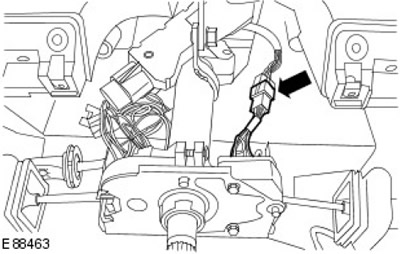

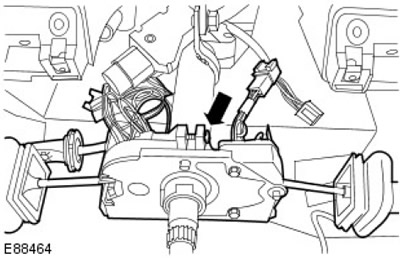

13. Отсоедините 2 электрических разъема от многофункционального переключателя.



14. Расстыкуйте электрический разъем переключателя очистителя лобового стекла.



15. Снимите многофункциональный переключатель в сборе. Отверните, но не снимайте винт зажима многофункционального переключателя.



16. Снимите консоль панели управления.



За дополнительной информацией обратитесь к главе: Консоль панели приборов (501-12 Панель приборов и консоль, Снятие и установка).

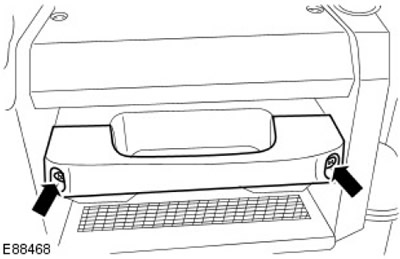

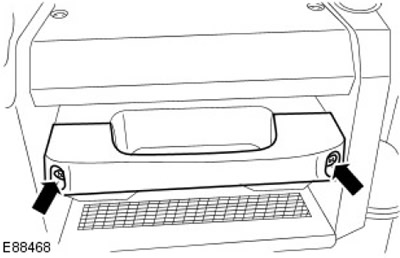

17. Снимите поручень с пассажирской стороны. Выверните два винта.



18.

ПРИМЕЧАНИЕ: Показан левый щиток, правый крепится так же.

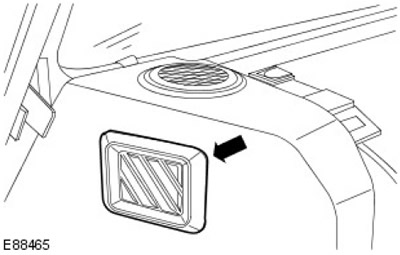

Снимите декоративные элементы дефлектора устранения запотевания с обеих сторон.



19.

ПРИМЕЧАНИЕ: Показан левый щиток, правый крепится так же.

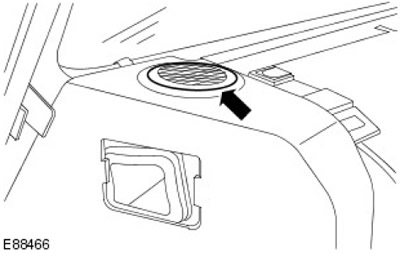

Снимите оба динамика на щитке приборов.



20.

ПРИМЕЧАНИЕ: Показан левый щиток, правый крепится так же.

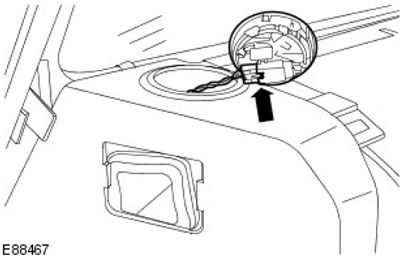

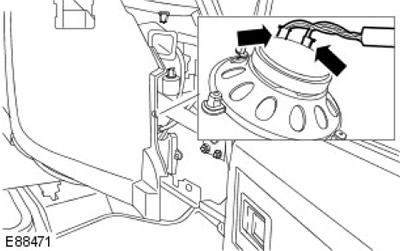

Снимите оба динамика панели приборов. Отсоедините электрический разъем.

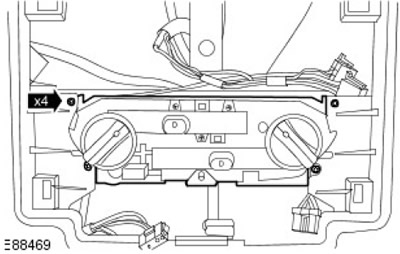

21. Снимите панель управления системами климат-контроля. Выкрутите 4 винта.

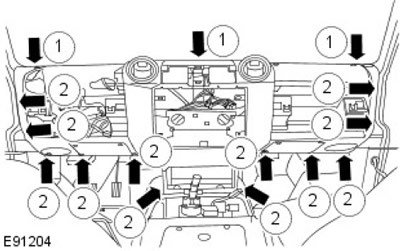

22. Снимите щиток приборов. Выкрутите 15 винтов.



23.

ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны - аналогично.

Отсоедините 4 электрических разъема от громковорителей щитка приборов.

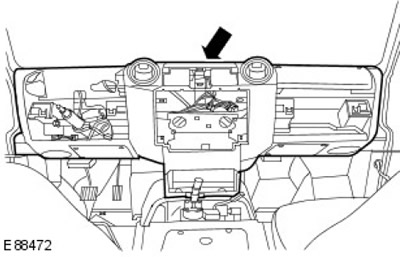

24. С посторонней помощью снимите панель приборов.

Установка

1. С посторонней помощью установите панель приборов.

2. Подключите 4 электрических разъема к громкоговорителям на щитке приборов.

3. Установите но не затягивайте винты щитка приборов.

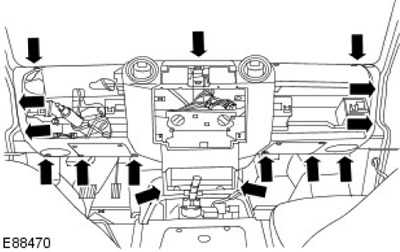

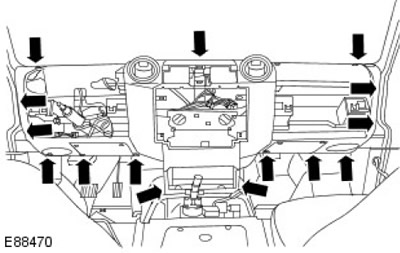

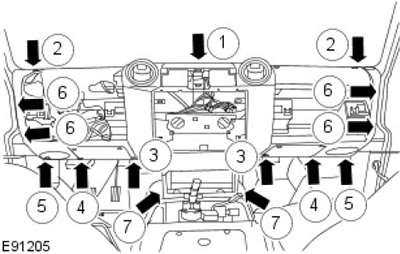

4. Затяните винты в порядке, указанном на рисунке.



5. Затяните винты.

• 1. Затяните (момент затяжки 2 Нм).
• 2. Затяните (момент затяжки 1 Нм).

6. Закрепите панель управления системами климат-контроля. Заверните 4 винта.

7. Установите оба динамика панели приборов. Состыкуйте электрические разъемы.

8. Установите декоративные элементы дефлекторов устранения запотевания с обеих сторон.

9. Установите поручень с пассажирской стороны. Затяните (момент затяжки 7 Нм).



10. Установите консоль панели управления.

За дополнительной информацией обратитесь к главе: Консоль панели приборов (501-12 Панель приборов и консоль, Снятие и установка).

11. Установите многофункциональный переключатель в сборе.

• Подсоедините 3 электрических разъема.
• Полностью затяните зажимной винт многофункционального переключателя.

12. Установите кожухи рулевой колонки.



За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).

13. Установите приборную панель.

За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Снятие и установка).

14. Установите рулевое колесо.

За дополнительной информацией обратитесь к главе: Рулевое колесо (211-04 Рулевая колонка, Снятие и установка).

15. Установите панель крышки коробки передач. Заверните 11 винтов.

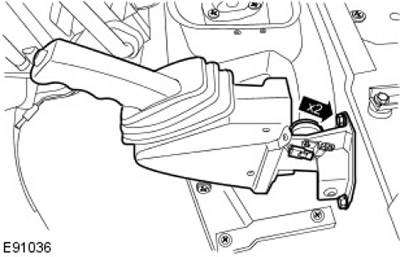

16. Закрепите рычаг стояночного тормоза. Затяните (момент затяжки 25 Нм).



17. Установите чехол на рычаг стояночного тормоза. Установите 3 зажима.

18. Установите рычаг переключения передач.

19. Закрепите рычаг переключения передач.

20. Установите рычаг выбора высоких/низких передач.

21. Уложите коврик на панель крышки коробки передач.

22. Установите консоль пола.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

23. Подсоедините провод "массы" к аккумуляторной батарее. За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
