Выключатель зажигания (Дефендер 2007+)

Снятие

1. Отсоедините провод "массы" аккумулятора.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите кожухи рулевой колонки.

За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).

3. Снимите панель приборов.

За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Снятие и установка).

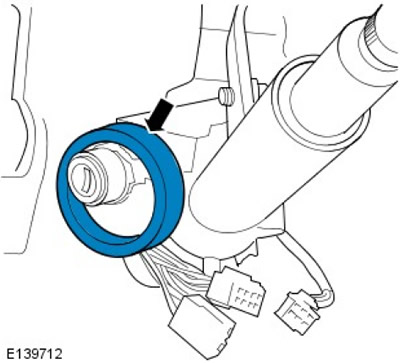

4. Снимите приемопередатчик пассивной противоугонной системы (PATS) с замка зажигания.

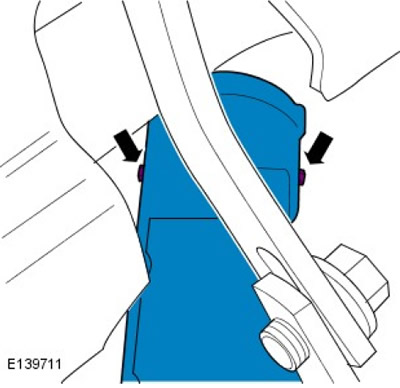

5. Выверните два винта.



6.

ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием запомните положение электрических разъемов, невыполнение этого указания может вызвать повреждение автомобиля.

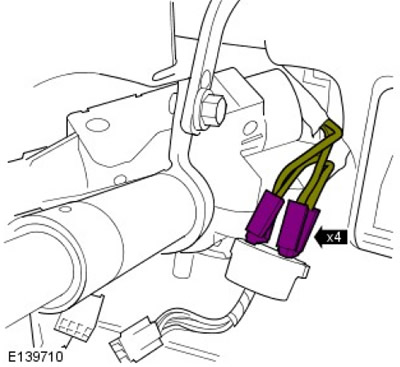

Отсоедините 4 электрических разъема замка зажигания.

Установка

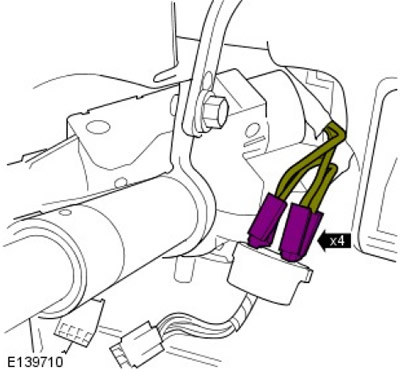

1. Подсоедините выводы жгута проводов к замку зажигания, как они были подсоединены перед снятием.

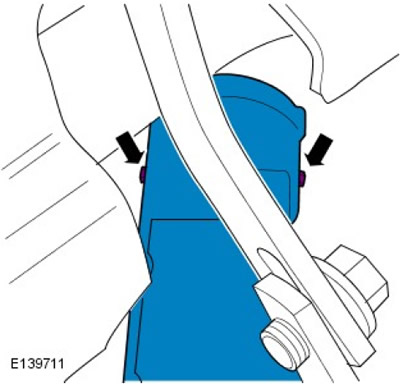

2. Установите 2 винта.



3. Установите приемопередатчик PATS.



4. Установите панель приборов.



За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Снятие и установка).

5. Установите кожухи рулевой колонки.

За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).

6. Подсоедините провод "массы" аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
