Снятие и установка генератора (Дефендер 2007+)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите ремень привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Ремень привода аксессуаров (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

3. Снимите выпускной трубопровод воздушного фильтра.

Материал взят с указанного сайта LRMAN.ru

За дополнительной информацией обратитесь к главе: Выпускной трубопровод воздушного фильтра (303-12 Распределение и фильтрация впускаемого воздуха -Дизельный двигатель ID4 2.4L, Снятие и установка).

4.

ПРИМЕЧАНИЕ: Верхний болт генератора может быть вынут, лишь когда генератор освобожден от кронштейна компонента привода вспомогательных агрегатов.

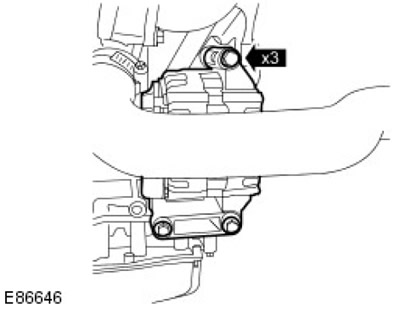

Высвободите генератор. Выверните 3 болта.

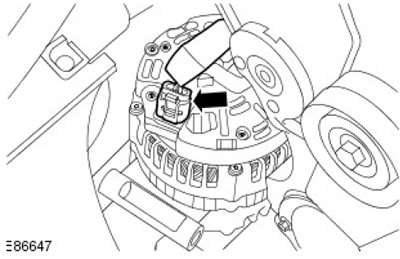

5. Отсоедините электрический разъем генератора.



6. Отсоедините генератор.

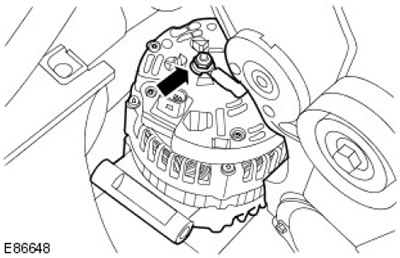

• Снимите гайку положительного провода аккумуляторной батареи.
• Отсоедините положительный кабель от аккумуляторной батареи.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

2. Затяните (момент затяжки 8 Нм).



3. Затяните (момент затяжки 48 Нм).
