Трос/тяга разблокировки замка капота (Фрилендер 1)

Демонтаж

1. Снимите замок капота.

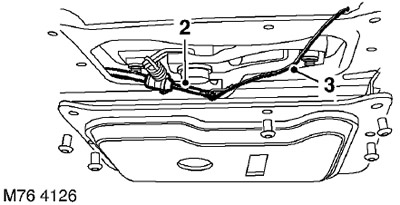

2. Привяжите веревку к концу троса разблокировки замка капота и вытяните трос из панели замка капота.

3. Отвяжите веревку от троса разблокировки замка капота.



4. Снимите 3 привязи и освободите трос разблокировки замка капота от крпеления к электропроводке.

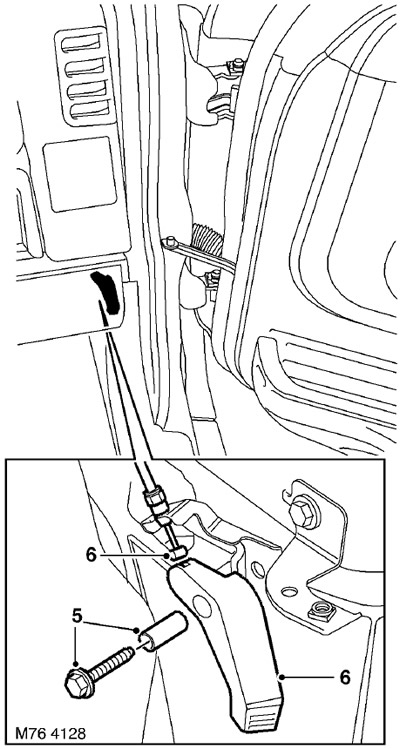

5. Отверните болт крепления рычага механизма разблокировки замка капота к нижней панели передней стойки 'A'.


6. Снимите трос разблокировки замка капота с рычага и снимите рычаг.

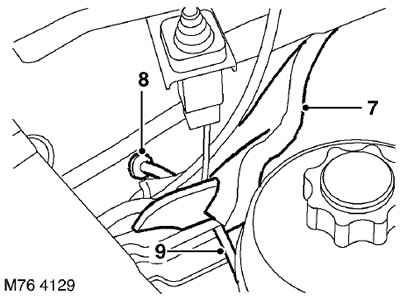

7. Отодвиньте звукоизоляционную прокладку от перегородки моторного отсека для получения доступа к втулке троса разблокировки замка капота.

8. Снимите втулку с перегородки моторного отсека.

9. Снимите трос разблокировки замка капота.

Установка

1. Протяните трос разблокировки замка капота через перегородку моторного отсека.

2. Приложите рычаг механизма разблокировки замка капота и подсоедините к нему трос.

3. Установите рычаг механизма разблокировки замка капота на переднюю стойку 'A' и затяните болт с моментом 9 Нм.

4. Установите втулку троса разблокировки замка капота на перегородку моторного отсека.

5. Приложите трос разблокировки замка капота к электрическом у кабелю и закрепите его привязями.

6. Установите звукоизоляционную прокладку на перегородку моторного отсека.

7. Привяжите веревку к концу троса разблокировки замка капота.

8. Потянув за веревку, протяните трос разблокировки замка капота через панель замка капота.

9. Отвяжите веревку от троса разблокировки замка капота.

10. Установите замок капота.

11. Закройте капот и проверьте функционирование замка.
