Панель управления отопителем - для автомобилей после 2004-го года (Фрилендер 1)

Демонтаж

1. Снимите аудиосистему, включающую радиоприемник и CD-плеер.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник/Проигрыватель компакт-дисков - модели с 04MY.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник/Проигрыватель компакт-дисков - модели с…

2. Отверните 4 винта крепления панели управления отопителем к панели управления.

3. Выдвиньте панель управления отопителем в сборе для обеспечения доступа к тросам.

3. Выдвиньте панель управления отопителем в сборе для обеспечения доступа к тросам.

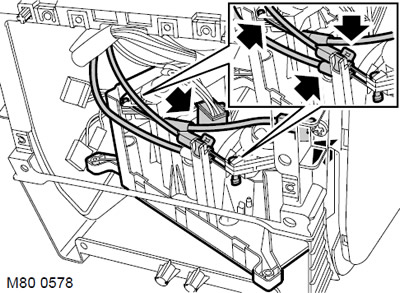

4. Отсоедините тросы управления заслонками от рукояток управления и рычагов.

[Полная версия доступна на сайте: LRman.ru]

5. Отсоедините 3 электрических разъема от панели управления отопителем.

6. Снимите панель управления отопителем.

Установка

1. Установите панель управления отопителем в сборе.

2. Присоедините колодки разъемов.

3. Подсоедините тросы и зафиксируйте их на рычагах с помощью хомутов.

4. Установите на место панель управления отопителем и закрепите ее винтами.

5. Установите аудиосистему.
