Кабель электрического подогревателя - с двигателем Td4 (Фрилендер 1)

Кабель электрического подогревателя с положительным температурным коэффициентом для моделей с двигателем Td4.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

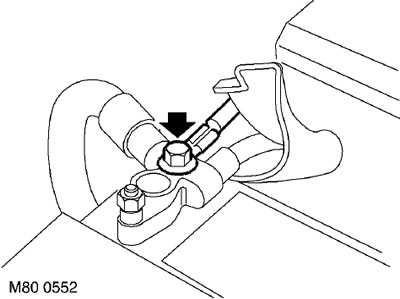

2. Выверните из "положительной" клеммы аккумуляторной батареи болт крепления провода электрического подогревателя.

3. Выньте электронный блок управления двигателем из блока, изолированного от влияния окружающей среды ('E' box).

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: EDC, РЕМОНТНЫЕ РАБОТЫ, Блок управления двигателем (ECM).

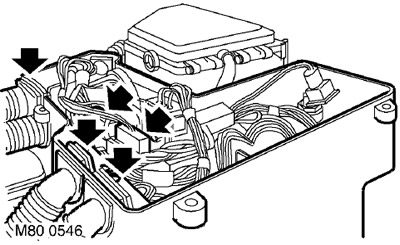

4. Отсоедините электрические разъемы от блока управления коробкой передач и датчика вентилятора системы кондиционирования.



5. Освободите электрический кабель от привязей и выньте реле из внутреннего кожуха.


6. Освободите и отсоедините электрические разъемы вентилятора системы кондиционирования и соединительной электропроводки.

7. Отсоедините от корпуса 3 электрических кабеля и резиновый уплотнитель воздуховода.

8. Отожмите защелки и снимите крышку блока предохранителей.

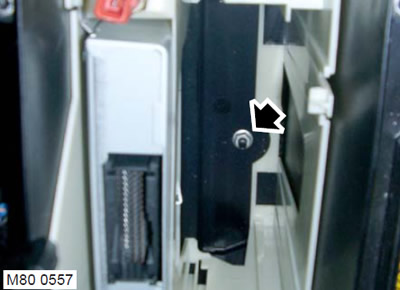

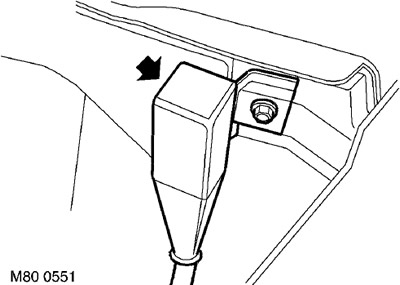

9. Отверните гайку крепления корпуса блока управления двигателем.

10. Высвободите корпус из кронштейнов и снимите его.

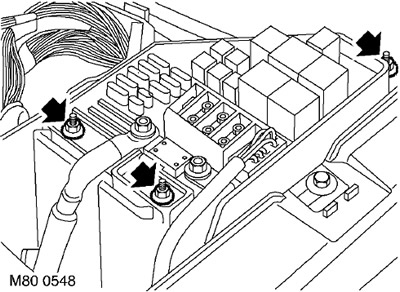

11. Отверните 3 гайки крепления блока предохранителей и отведите блок предохранителей в сторону.

12. Снимите кабель электрического подогревателя с кронштейна корпуса блока управления двигателем.

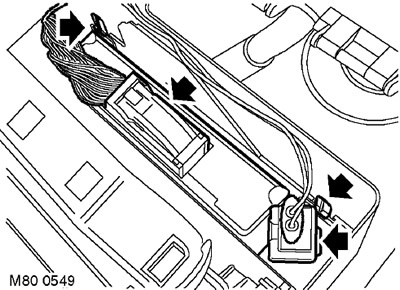

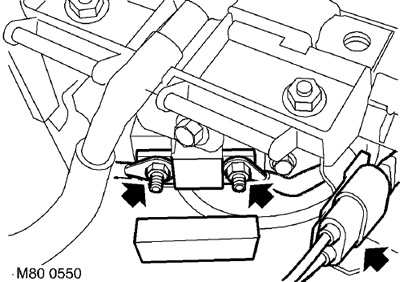

13. Снимите крышку с держателя плавкого предохранителя "положительного" провода электрического подогревателя.


14. Выньте электрический разъем и отсоедините кабель электрического подогревателя от кабеля блока управления двигателем.

15. Выверните из держателя предохранителя (на 80 ампер) 2 гайки крепления клемм электрического провода и снимите клеммы.

16. Освободите хомут крепления кабеля электрического подогревателя к кронштейну корпуса блока управления двигателем.

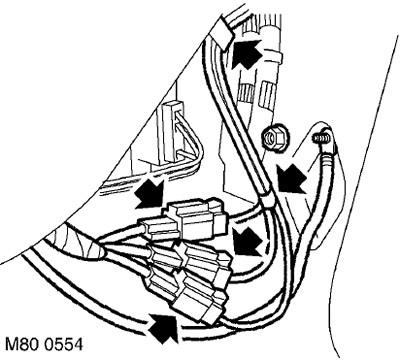

17. Снимите с кронштейна, расположенного на перегородке моторного отсека, реле и кабель электрического подогревателя.

18. Снимите кожух панели управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

19. Освободите от крепления и снимите воздуховод сопла обдува правого стекла.


20. Освободите и снимите воздушный короб.

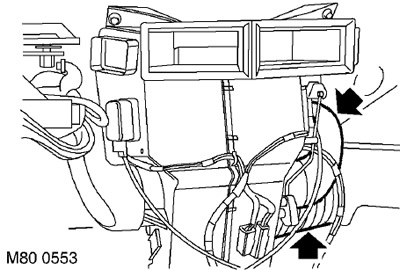

21. Отсоедините 3 разъема типа "Lucar" от нагревательного элемента электрического подогревателя.

22. Освободите привязи крепления кабеля электрического подогревателя к основному жгуту электропроводки.

23. Снимите короб воздухозаборника.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

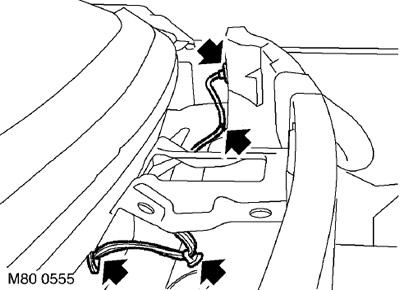

24. Высвободите из короба воздухозаборника 2 фиксатора крепления кабеля электрического подогревателя.

25. С помощью напарника выньте из перегородки моторного отсека 2 уплотнительные втулки и снимите с автомобиля кабель электрического подогревателя.

Установка

1. С помощью напарника протяните кабель электрического подогревателя через перегородку моторного отсека и вставьте в перегородку уплотнительные втулки.


2. Вставьте в короб воздухозаборника фиксаторы крепления кабеля электрического подогревателя.

3. Установите на место короб воздухозаборника.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

4. Привяжите привязи крепления кабеля электрического подогревателя к основному жгуту электропроводки.

5. Подсоедините разъемы типа "Lucar" к нагревательному элементу электрического подогревателя.

6. Установите на место воздушный короб.

7. Установите на место воздуховод сопла обдува правого стекла.

8. Установите на место панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

9. Подсоедините к кабелю блока управления двигателем разъем кабеля электрического подогревателя и затем закрепите его.

10. Закрепите на кронштейне перегородки моторного отсека кабель и реле электрического подогревателя.

11. Установите хомут крепления кабеля электрического подогревателя к кронштейну корпуса блока управления двигателем.

12. Подсоедините к держателю плавкого предохранителя (на 80 ампер) клеммы "положительного" провода электрического подогревателя. Заверните гайки и затяните их с моментом 7 Нм.

13. Установите на место крышку предохранителя (на 80 ампер).

14. Закрепите на кронштейне корпуса блока управления двигателем кабель и реле электрического подогревателя.

15. Установите блок плавких предохранителей. Убедитесь в том электрический кабель не касается стойки подвески. Затяните гайки с моментом 10 Нм.

16. Установите на место крышку блока предохранителей.

17. Зафиксируйте на кронштейнах корпус блока, изолированного от влияния окружающей среды ('E' box).

18. Заверните и затяните гайки крепления корпуса.

19. Закрепите на корпусе электрический кабель и резиновый уплотнитель воздуховода.

20. Привяжите привязи электрического кабеля и закрепите реле в корпусе.

21. Подсоедините и закрепите разъемы соединительной электропроводки и вентилятора системы кондиционирования.

22. Подсоедините электрические разъемы датчика вентиялятора системы кондиционирования и блока управления коробкой передач.

23. Вставьте электронный блок управления двигателем в блок, изолированный от влияния окружающей среды ('E' box).

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: EDC, РЕМОНТНЫЕ РАБОТЫ, Блок управления двигателем (ECM).

24. Протяните "положительный" провод электрического подогревателя и закрепите его болтом. Затяните болт с моментом 25 Нм.

25. Присоедините "отрицательную" клемму аккумуляторной батареи.
