ПРЕДОСТЕРЕЖЕНИЕ: Задняя боковая панель должна быть припаяна твердым припоем MIG к внутреннему усилителю панели нижней обвязки, который изготовлен из стали DP600 (двухфазной стали). Сварка электрозаклепками MIG / точечная сварка не должна использоваться в этой зоне.
ПРИМЕЧАНИЕ: Задняя боковая панель обслуживается как отдельная привариваемая панель.
ПРИМЕЧАНИЕ: Внутри этой панели находятся элементы NVH, на новой панели они не обслуживаются. При повреждении потребуется новый элемент.
Снятие
1. В сочетании с задней боковой панелью заменяется:
- Облицовка заднего бампера
- Задняя дверь
- Стекло заднего бокового окна
- Обивка потолка
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите облицовку заднего бампера. За дополнительной информацией обратитесь к главе: Задний бампер (501-19 Бамперы, Снятие и установка).
4. Снимите заднюю дверь. За дополнительной информацией обратитесь к главе: Задняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
5. Снимите обивку потолка. За дополнительной информацией обратитесь к главе: Верхняя облицовка - В комплектацию автомобиля не входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка) / Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).
6. Снимите фиксатор защелки замка задней двери со стойки "С".
7. Снимите молдинг крыши, переднюю и заднюю секции.
8. Снимите модуль боковой шторки безопасности. За дополнительной информацией обратитесь к главе: Модуль верхней боковой подушки безопасности (501-20B Вспомогательная удерживающая система, Снятие и установка).
9. Снимите стекло заднего бокового окна. За дополнительной информацией обратитесь к главе: Стекло окна задней боковой части кузова (501-11 Стекла, рамы и механизмы, Снятие и установка).
10. Снимите переднее сиденье. За дополнительной информацией обратитесь к главе: Переднее сиденье (501-10 Сиденье, Снятие и установка).
11. Снимите напольную консоль. За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
12. Снимите внутреннюю отделку правой и левой панели нижней обвязки.
13. Снимите подушку заднего сиденья. За дополнительной информацией обратитесь к главе: Подушка заднего сиденья(501-10 Сиденье, Снятие и установка).
14. Снимите секцию заднего коврового покрытия.
15. Снимите устройство втягивания заднего ремня безопасности. За дополнительной информацией обратитесь к главе: Механизм втягивания заднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
16. Снимите уплотнитель проема подъемной двери багажного отделения.
17. Снимите решетку вытяжного отверстия.
18. Снимите заднее колесо в сборе с шиной. За дополнительной информацией обратитесь к главе: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
19. Снимите наружный молдинг панели нижней обвязки.
20. Высвободите и расположите в стороне жгуты электропроводки, проходящие вдоль внутренней части задней боковой панели и задней панели.
21. Высвободите и расположите в стороне изоляционный материал задней боковой панели.
22. Правая сторона: Слейте топливо из топливного бака. За дополнительной информацией обратитесь к главе: Опорожнение топливного бака (310-00 Система подачи топлива - Общая информация, Общие процедуры).
23. Правая сторона: Снимите заливной патрубок топливного бака. За дополнительной информацией обратитесь к главе: Заливной патрубок топливного бака (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка).

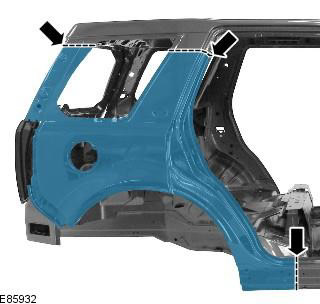

24. Отрежьте старую панель в показанных точках, используя для справки новую панель, удостоверьтесь, что новая панель ляжет внахлест.
![](https://www.lrman.ru/img/freel/2776.jpg)

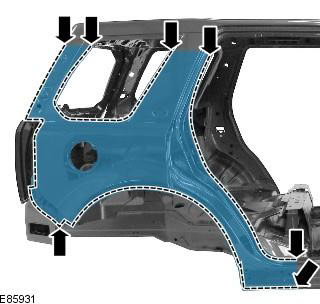

25. Выфрезеруйте сварные точки.
![](https://www.lrman.ru/img/freel/2777.jpg)
26. Разделите соединения и снимите старую панель, также отсоедините элемент NVH и заливной патрубок топливного бака с правой стороны.
Установка

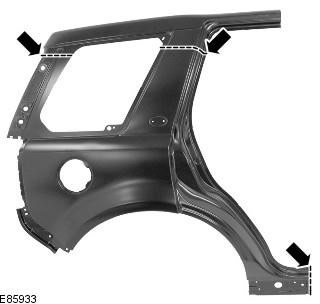

1. Приложите новую панель, выровняйте ее и зафиксируйте на месте, внахлест на старую панель. Прорежьте новую и старую панели в точках, где должны быть выполнены стыковые соединения по технологии MIG.
![](https://www.lrman.ru/img/freel/2778.jpg)
2. Снимите новую панель и остатки старой.
3. Подготовьте соединительные поверхности старой и новой панели.

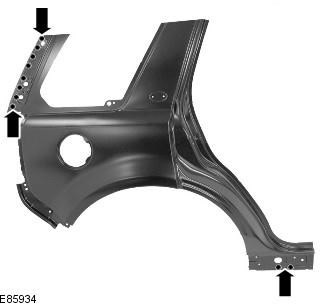

4. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.
![](https://www.lrman.ru/img/freel/2779.jpg)

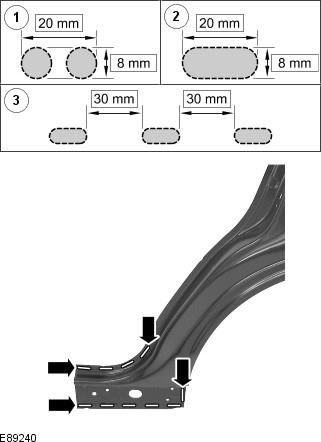

5. Прорежьте отверстия в новой панели для сварки твердым припоем MIG.
ПРИМЕЧАНИЕ: В соответствии с промежутками, показанными на иллюстрации, должны быть сделаны отверстия для сварки твердым припоем MIG. Там, где это невозможно из-за углублений в панели, отверстие должно быть сделано на месте оригинальной сварной точки.
![](https://www.lrman.ru/img/freel/2780.jpg)
6. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
7. Снимите новую панель.

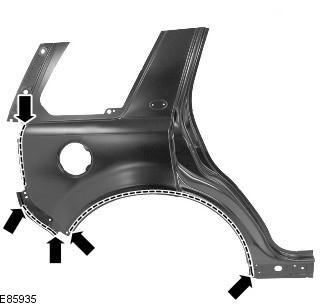

8. Нанесите клей на показанные участки.
![](https://www.lrman.ru/img/freel/2781.jpg)
9. При необходимости замените элемент(ы) NVH.

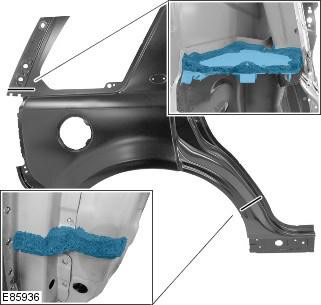

10. Нанесите герметизирующий клей на элементы NVH.
![](https://www.lrman.ru/img/freel/2782.jpg)
11. Приложите новую панель и зафиксируйте ее на месте.
12. Прихватите стыковые соединения.

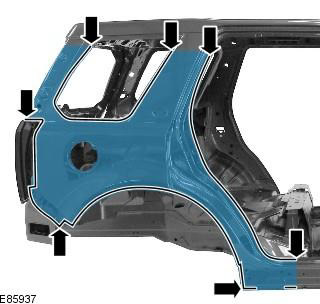

13. Выполните точечную сварку.
![](https://www.lrman.ru/img/freel/2783.jpg)

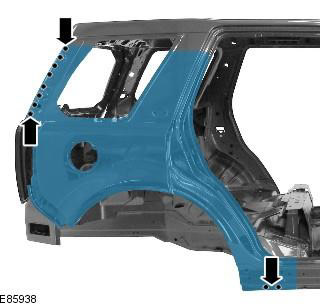

14. Сварка электрозаклепками MIG.
![](https://www.lrman.ru/img/freel/2784.jpg)
15. Выполните сварку твердым припоем MIG.
![](https://www.lrman.ru/img/freel/2785.jpg)
16. Зачистите прихваточные швы.
17. Выполните сварку стыковых соединений по технологии MIG.
![](https://www.lrman.ru/img/freel/2786.jpg)
18. Зачистите все сварные соединения.
19. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
