Специальный инструмент
![]() | ![]() |
Снятие
1. Снимите панель смесительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

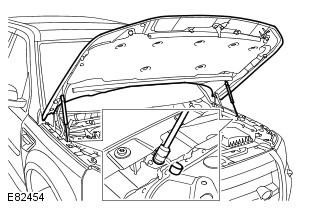

2. Освободите опорные стойки капота и зафиксируйте капот в вертикальном положении.
![](https://www.lrman.ru/img/freel/0132.jpg)
3. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
4. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

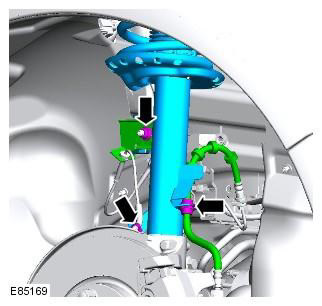

5. Момент затяжки: 60 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку.
![](https://www.lrman.ru/img/freel/0133.jpg)

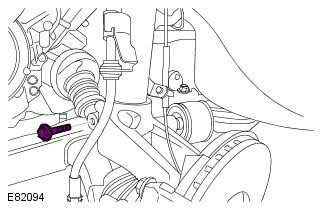

6. Момент затяжки: 110 Nm
![](https://www.lrman.ru/img/freel/0134.jpg)
7. Сожмите пружину в сборе с амортизатором. Специальный инструмент(ы): 204-619
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
![](https://www.lrman.ru/img/freel/0135.jpg)

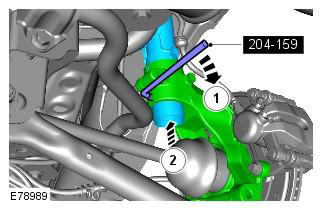

8. Отсоедините амортизатор от кулака в сборе. Специальный инструмент(ы): 204-159
![](https://www.lrman.ru/img/freel/0136.jpg)
9. Ослабьте сжатие упругого элемента и амортизатора в сборе и снимите инструмент.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

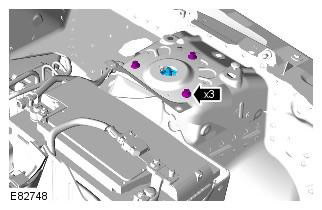

10. Снимите упругий элемент и амортизатор в сборе. Момент затяжки: 30 Nm
![](https://www.lrman.ru/img/freel/0137.jpg)
Установка
1. Установите элементы на место, действуя в обратной последовательности.
Убедитесь в том, что тормозной шланг не перекручен и правильно установлен.
Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.
ПРИМЕЧАНИЕ: Очистите элемент от грязи и смазки.
