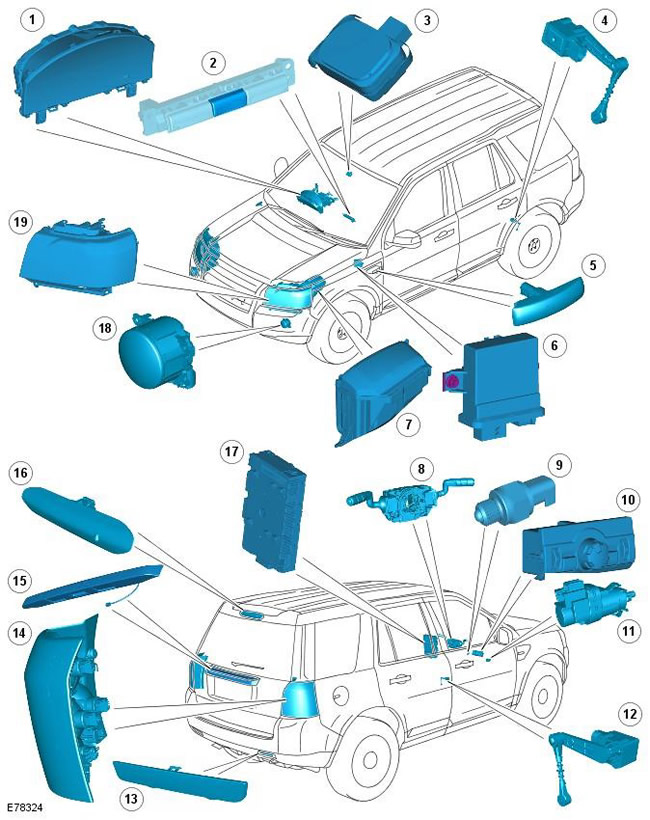

| Поз. | № запасной части | Наименование |
| 1 | - | Щиток приборов |
| 2 | - | Переключатель аварийной световой сигнализации. |
| 3 | - | Датчик дождя и освещенности |
| 4 | - | Задний датчик высоты (только ксеноновые фары) |
| 5 | - | Боковой указатель поворота |
| 6 | - | Модуль коррекции наклона света фар или модуль управления адаптивным передним освещением (AFS) |
| 7 | - | Электрораспределительная коробка аккумулятора (BJB) |
| 8 | - | Многофункциональный переключатель на джойстике рулевой колонки |
| 9 | - | Переключатель фонарей заднего хода (только механическая коробка передач) |
| 10 | - | Модуль переключателя освещения |
| 11 | - | Выключатель стоп-сигналов |
| 12 | - | Передний датчик высоты (только ксеноновые фары) |
| 13 | - | Отражатель |
| 14 | - | Задний(ие) фонарь(и) |
| 15 | - | Фонарь освещения номерного знака |
| 16 | - | Верхний дополнительный стоп-сигнал. |
| 17 | - | Центральная электрораспределительная коробка (CJB) |
| 18 | - | Передние противотуманные фары |
| 19 | - | Блок-фара в сборе |
В зависимости от комплектации автомобиля, предлагаются системы наружного освещения трех уровней:
- Галогенные фары
- Биксеноновые высокоразрядные фары (HID)
- Система адаптивных передних световых приборов (AFS) с биксеноновыми
Модуль переключателя освещения располагается на панели приборов, с его помощью водитель выбирает подходящий режим работы систем внешних световых приборов.
В блоки задних фонарей входят габаритные фонари, стоп-сигналы, фонари заднего хода, указатели поворота и задние противотуманные фонари. В автомобилях, предназначенных для североамериканского рынка (NAS), в блок задних фонарей также входит боковой габаритный фонарь. Для замены лампы блок задних фонарей необходимо снимать. На заднем бампере установлены два отражателя.
Во всех вариантах фары оснащены ударопрочными поликарбонатными рассеивателями. Съемные крышки в задней части фар служат для замены ламп. Для замены лампы модуль фары необходимо снимать.
Галогенные фары оснащены крупными отражателями со сложной поверхностью для оптимальной ориентации световых пучков фар (только ближний свет). Отражатель дальнего света располагается на внутренней стороне фары. Наклон световых пучков в галогенных фарах регулируется вручную, с помощью маховичка, расположенного в модуле переключателя освещения; маховичок управляет электродвигателями наклона, расположенными в модулях фар.
Бифункциональные фары HID и фары AFS используют прожекторный блок с ксеноновой лампой D1S, который действует в режимах ближнего и дальнего света. Дополнительный отражатель дальнего света галогенной лампы располагается на внутренней стороне фары. Наклон световых пучков в фарах HID регулируется автоматически. Передний и задний датчики высоты находятся на левой стороне переднего и заднего мостов. Они измеряют высоту автомобиля, а модуль управления коррекцией наклона света фар, расположенный на перегородке моторного отделения около стойки "А" за отделением для перчаток, автоматически корректирует регулировку фар по вертикали.
Фары HID в стандартной комплектации оснащены силовым омывателем фар.
Для управления указателями поворота, дальним и ближним светом служит многофункциональный переключатель, расположенный на левой стороне рулевой колонки. В указателях поворота предусмотрена функция изменения полосы движения. При однократном нажатии на многофункциональный переключатель указатель поворота включается и мигает 3 раза.
Системой внешних световых приборов управляет CJB. CJB - это основной модуль управления кузовными системами автомобиля, он располагается на панели приборов, за отделением для перчаток.
Центральный коммутационный блок обеспечивает защиту цепей всех наружных осветительных приборов.
Тип и номинал ламп в приборах наружного освещения
В приведенной ниже таблице указаны типы и номинал ламп, установленных в приборах наружного освещения.
Текст статьи взят с сайта [LRman.ru]
| Лампа | Тип | Номинальные характеристики |
| Галогенные фары ближнего света - остальные страны (ROW) | Галогеновая лампа H7 | 55W |
| Галогенные фары ближнего света - Северная Америка (NAS) | Галогеновая лампа H11 | 55W |
| Ксеноновые фары ближнего и дальнего света | Xenon D1S | 35W |
| Фары дальнего света | Галогеновая лампа H7 | 55W |
| Передние противотуманные фары | Галогеновая лампа H11 | 55W |
| Задние противотуманные фонари | Лампа с байонетным цоколем P21 | 21W |
| Передние указатели поворота (кроме автомобилей для США) | Лампа с байонетным цоколем PY21W | 21W |
| Передние указатели поворота (автомобили для рынка США) | Байонетный цоколь 7507A или PY21W | 21W |
| Боковые указатели поворота - до 2009 модельного года | Прозрачная лампа W5W без цоколя | 5W |
| Боковые указатели поворота - начиная с 2009 модельного года | Оранжевая лампа WY5W без цоколя | 5W |
| Задние указатели поворота - до 2009 модельного года | Оранжевая лампа PY21 с байонетным цоколем | 21W |
| Задние указатели поворота - начиная с 2009 модельного года | Лампа Silvervision PY21W SV с байонетным цоколем | 21W |
| Передний боковой габаритный фонарь | Лампа W5W без цоколя | 5W |
| Стоп-сигнал/задний габаритный фонарь | Двухнитевая лампа P21/5 с байонетным цоколем | 21W/5W |
| Верхний дополнительный стоп-сигнал. | W16W | 16W |
| Фонарь освещения номерного знака | Лампа W5W без цоколя | 5W |
| Фонари заднего хода | Лампа с байонетным цоколем P21 | 21W |
| Автомобили для Северной Америки - боковые габаритные фонари (задние) | Лампа W5W без цоколя | 5W |
