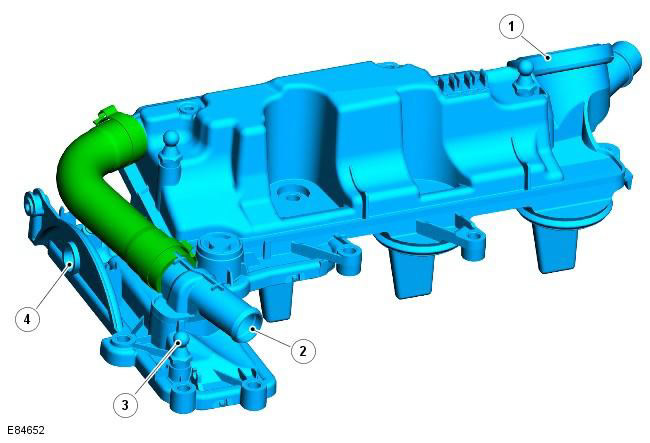

| Поз. | № запасной части | Наименование |
| 1 | - | Клапан PCV |
| 2 | - | Порт для шланга системы вентиляции картера |
| 3 | - | Крепление крышки двигателя |
| 4 | - | Местоположение датчика CMP |
Крышка головки цилиндров 'L'-образной формы устанавливается поверх крышки распределительных валов, в ней располагаются выпускной распределительный вал и отверстия для привода впускного и выпускного распределительных валов. Прокладка и уплотнительные кольца элементов PCV обеспечивают уплотнение между двумя крышками.
Крышка головки цилиндров изготавливается из композитных материалов, в ней располагается клапан принудительной вентиляции картера (PCV), предохранительный клапан и порты вентиляции картера. За дополнительной информацией обратитесь к главе: Понижение токсичности выхлопа (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Описание и принцип действия).
В крышке головки цилиндров располагается датчик CMP и три элемента крепления звукоизоляционной крышки двигателя.
