Специальный инструмент
![]() | ![]() | ![]() |
ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.
Снятие
1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Приподнимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
3. Снимите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).
4. Снимите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
5. Снимите переднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
![](https://www.lrman.ru/img/freel/0730.jpg)
6. Снимите уплотняющее кольцо.
![](https://www.lrman.ru/img/freel/0731.jpg)
7. Установите устройство газораспределительного механизма. Специальный инструмент: 303-1277
8. Установите приспособления установки момента впрыска. Специальный инструмент: 303-1270
![](https://www.lrman.ru/img/freel/0732.jpg)

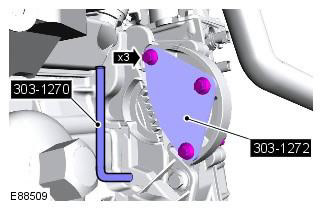

9. Установите инструмент для блокировки коленчатого вала. Специальный инструмент: 303-1272
![](https://www.lrman.ru/img/freel/0733.jpg)

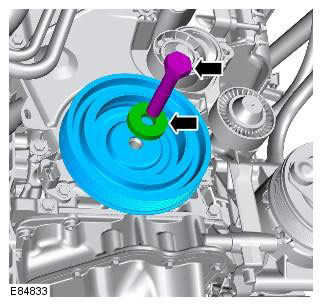

10. Момент затяжки: Этап 1: 70 Nm. Этап 2: 82°
ПРЕДОСТЕРЕЖЕНИЕ: Используйте новый болт шкива коленчатого вала.
![](https://www.lrman.ru/img/freel/0734.jpg)
Установка
1. Установка выполняется в обратном порядке.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
