Рама буксировочного устройства (Рендж Ровер 3)

Демонтаж

1. Снимите балку бампера.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Балка бампера - задняя.

2. Выньте стопорный шплинт гнезда буксировочного шарнира.

3. Отверните гайку и снимите болт крепления гнезда буксировочного шарнира к раме буксировочного устройства. Снимите гнездо буксировочного шарнира.

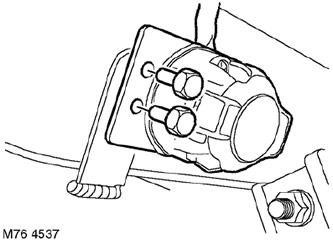

4. Выверните 2 винта крепления электророзетки к буксировочному устройству и сдвиньте ее в сторону.

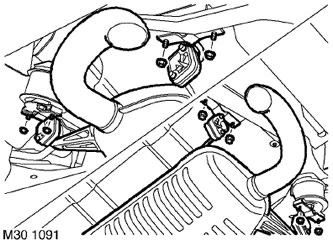

5. Отверните 4 гайки крепления резиновых петель выпускной трубы к заднему подрамнику кузова.



6. Поддержите выпускную трубу и снимите 4 гайки крепления резиновых петель выпускной трубы.

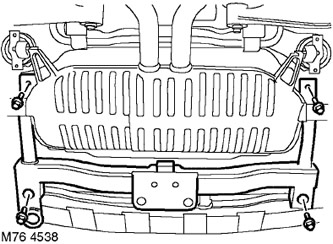

7. Опустите выпускную трубу, чтобы получить доступ к винтам крепления рамы буксировочного устройства.

8. Отверните 4 винта крепления рамы букисровочного устройства к кузову и с помощью помощника снимите раму буксировочного устройства.

Сборка

1. С помощью помощника установите раму буксировочного устройства, заверните винты и затяните их с моментом 165 Н·м.

2. Расположите гнездо электропитания прицепа на раме, заверните винты и затяните их с моментом 25 Н·м.

3. Установите выпускную трубу на резиновые кольца, заверните гайки крепления и затяните их с моментом 25 Н·м.

4. Установите гнездо шарового шарнира на раму буксировочного устройства. Установите болт и гайку и затяните ее с моментом 300 Н·м.

5. Вставьте стопорный шплинт гнезда буксировочного шарнира.

6. Установите балку бампера.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Балка бампера -задняя.
