Рама блока цилиндров (Дискавери 3)

Специальный инструмент

Инструмент для регулировки вставки рамы блока цилиндров 303-596

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

3. Снимите передние колеса в сборе с шинами.

4. Снимите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)

5. Снимите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)

6. Снимите масляный поддон. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)

7. Снимите передний стабилизатор. Для получения дополнительной информации обратитесь к Передний стабилизатор поперечной устойчивости (60.10.01)

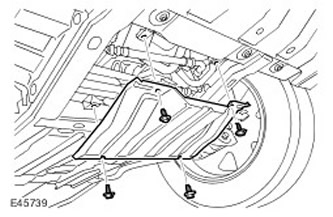

8. Снимите панель доступа к радиатору. Выверните 4 болтов.



9. Освободите магистрали масляного радиатора двигателя.

• Выверните болт.
• Отверните гайку.
• Отведите магистрали в сторону и привяжите их.

10.

ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

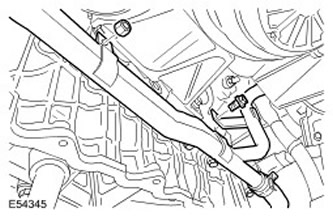

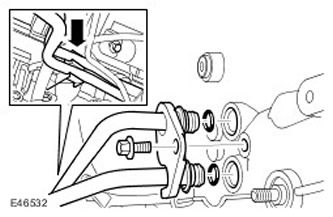

Освободите трубопроводы коробки передач.

• Установите емкость для сбора пролитой жидкости.
• Выверните болт.
• Освободите зажим.
• Снимите и отбракуйте оба кольцевых уплотнения.

11.

ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

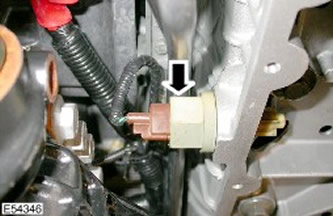

Снимите датчик температуры масла.

• Отсоедините электрический разъем.
• Снимите уплотнительное кольцо и отбракуйте его.

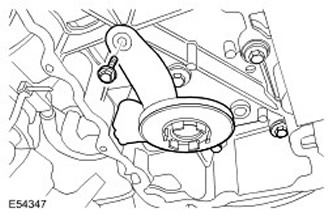

12. Снимите маслоприемный патрубок с сетчатым фильтром в сборе.

• Выверните болт.
• Снимите и отбракуйте два уплотнительных кольца.

13. Извлеките щуп измерения уровня.

14. Отведите трубопроводы коробки передач и жгут электропроводки двигателя от фланца рамы блока цилиндра и привяжите их.

15.

ПРИМЕЧАНИЕ: Отметьте положение установки 2 уплотнительных шайб.

Выверните 8 болтов рамы блока цилиндров. Снимите и отбракуйте 2 уплотнительные шайбы.



16.

ВНИМАНИЕ: Если не ослабить установочные винты, рама блока цилиндров может быть повреждена.

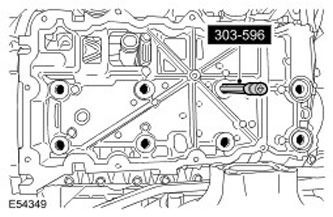

С помощью специального инструмента ослабьте 8 установочных винтов рамы блока цилиндров.

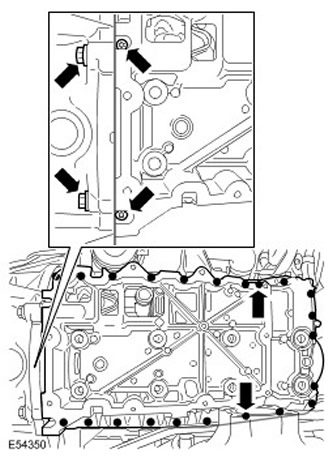

17. Снимите раму блока цилиндров.

• Выверните 2 задних болта.
• Выверните 2 винта Torx.
• Отверните 2 гайки.
• Выверните 20 болтов.
• Снимите прокладку и отбракуйте ее.

Установка

1. Очистите раму блока цилиндров.

• Очистите контактные поверхности деталей.
• Удалите герметик из полостей крышек коренных подшипников.

2.

ВНИМАНИЕ: Если не ослабить установочные винты, рама блока цилиндров может быть повреждена.

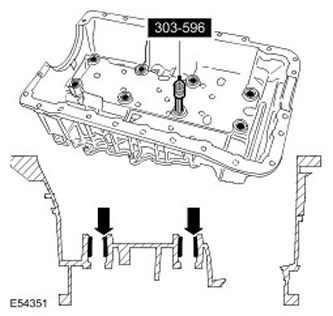

Установите установочные винты рамы блока цилиндров. С помощью специального инструмента отрегулируйте установочные винты таким образом, чтобы они были ниже поверхности выступа рамы блока цилиндров.



3.

ПРИМЕЧАНИЕ: Рама должна быть установлена в течение 20 минут после нанесения герметика.

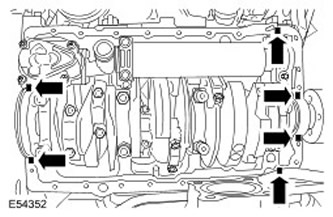

Нанесите герметик на раму блока цилиндров. Нанесите герметик на 6 указанных участков.





4.

ВНИМАНИЕ: Убедитесь, что прокладка установлена правильно.

Установите раму блока цилиндров.

• Установите новую прокладку.
• Вверните, а затем равномерно и постепенно слегка затяните наружные болты, гайки и винты Torx.

5. Выровняйте раму блока цилиндров с задней поверхностью блока цилиндров.

• Вверните и затяните 2 задних болта.
• Ослабьте 2 задних болта.
• Слегка затяните 2 задних болта.

6. Равномерно и постепенно затяните наружные болты, гайки и винты Torx (момент затяжки 10 Нм).

7. Затяните 2 задних болта (момент затяжки 43 Нм).

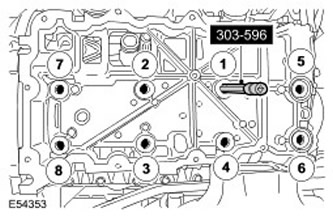

8. С помощью специального инструмента затяните 8 установочных винтов рамы блока цилиндров. Затяните установочные винты в указанной последовательности (момент затяжки 7 Нм).



9.

ПРИМЕЧАНИЕ: Уплотнительные шайбы устанавливаются на серебристые болты. Серебристые болты устанавливаются в 2 передних отверстия.

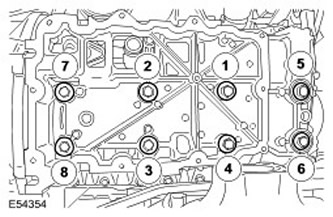

Вверните 8 болтов рамы блока цилиндров и затяните их 2 этапа.

• Установите 2 новые уплотнительные шайбы.
• Затяните болты в указанной последовательности (момент затяжки 15 Нм).
• Затяните болты в указанной последовательности (момент затяжки 34 Нм).

10.

ПРИМЕЧАНИЕ: Смажьте новые уплотнения чистым моторным маслом.

Установите датчик температуры масла.

• Очистите контактные поверхности деталей.
• Установите новое уплотнительное кольцо.
• Затяните датчик температуры масла (момент затяжки 20 Нм).
• Подсоедините электрический разъем.

11.

ПРИМЕЧАНИЕ: Смажьте новые уплотнения чистым моторным маслом.

Установите маслоприемный патрубок с сетчатым фильтром в сборе.

• Очистите детали.
• Установите новые кольцевые уплотнения.
• Затяните болт (момент затяжки 10 Нм).

12. Установите масляный поддон. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)

13. Вставьте щуп измерения уровня. Очистите деталь.

14. Установите на место магистрали масляного радиатора двигателя. Затяните болт и гайку (момент затяжки 25 Нм).

15. Присоедините трубопроводы коробки передач.

• Очистите детали.
• Установите новые кольцевые уплотнения.
• Закрепите зажим.
• Затяните болт (момент затяжки 10 Нм).

16. Установите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)



17. Установите передний стабилизатор. Для получения дополнительной информации обратитесь к Передний стабилизатор поперечной устойчивости (60.10.01)

18. Установите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)

19. Установите панель доступа к радиатору. Затяните 4 болта (момент затяжки 10 Нм).

20. Установите передние колеса в сборе с шинами.

21. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация

22. Проверьте уровень трансмиссионной жидкости и при необходимости долейте ее. Для получения дополнительной информации обратитесь к Проверка уровня трансмиссионной жидкости (44.24.06)
