Детали блока цилиндров (Дискавери 3)

ПРИМЕЧАНИЕ: Показан вариант с масляным радиатором.

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Поршневые кольца
2	-	Поршень
3	-	Поршневой палец
4	-	Шатун
5	-	Верхний подшипник шатуна
6	-	Нижний подшипник шатуна
7	-	Крыш ка шатуна
8	-	Масляный фильтр
9	-	Масляный радиатор (при наличии)
10	-	Установочный болт переходника масляного фильтра
11	-	Кольцевое уплотнение
12	-	Кольцевое уплотнение
13	-	Переходник масляного фильтра
14	-	Кольцевое уплотнение
15	-	Датчик детонации
16	-	Блок цилиндров
17	-	Установочный штифт
18	-	Датчик детонации
19	-	Датчик давления масла
20	-	Стартер
21	-	Про клад ка
22	-	Передняя крыш ка
23	-	Уплотнение
24	-	Про клад ка
25	-	Водяной насос
26	-	Шкив коленчатого вала
27	-	Цепь промежуточного вала
28	-	Звездочка промежуточного вала
29	-	Натяжитель цепи
30	-	Промежуточный вал
31	-	Упорная пластина промежуточного вала
32	-	Направляющая цепи
33	-	Направляющая цепи
34	-	Проб ка масляной галереи
35	-	Заглушка
36	-	Распор ка
37	-	Проб ка масляной галереи

Блок цилиндров имеет V-образную конструкцию, обеспечивающую высокую внутреннюю жесткость и низкий уровень вибрации. Малый объем рубашки охлаждения снижает время прогрева и уровень шума от поршней; продольное направление каналов рубашки охлаждения с одним отверстием в головке цилиндров для подачи охлаждающей жид кости в каждом ряду повышает жесткость и улучшает прилегание прокладки головки цилиндров.

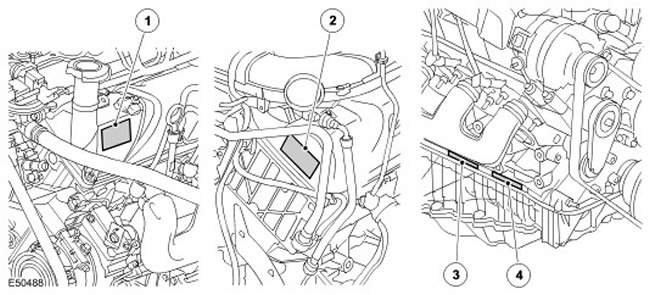

Местоположение сведений о двигателе

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Технические характеристики двигателя
2	-	Технические характеристики двигателя
3	-	Идентификационный номер автомобиля (основное местоположение)
4	-	Идентификационный номер автомобиля (дополнительное местоположение)
