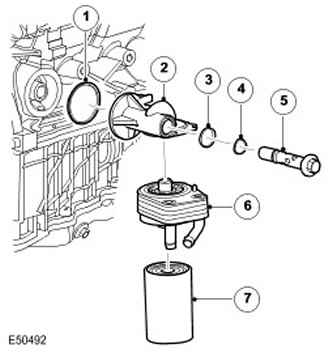

Масляный радиатор (при наличии) и фильтр в сборе (Дискавери 3)

ПРИМЕЧАНИЕ: Показан вариант с масляным радиатором.

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Кольцевое уплотнение
2	-	Переходник
3	-	Кольцевое уплотнение
4	-	Кольцевое уплотнение
5	-	Болт крепления переходника
6	-	Охладитель в сборе (при наличии)
7	-	Масляный фильтр

К маслоохладителю (при наличии) присоединен полнопоточный сменный угольный фильтр.

Узел масляного фильтра и охладителя (при наличии) присоединен к правой задней стороне блока цилиндров и включает полнопоточный сменный угольный фильтр, охладитель (при наличии) и переходник.

Установочный болт переходника масляного фильтра входит в масляную галерею блока цилиндров и уплотнен кольцевым уплотнением. Переходник фильтра содержит болт переходника. Его соединение с блоком цилиндров также уплотнено кольцевым уплотнением.

Маслоохладитель (при наличии) сохраняет моторное масло холодным при работе в тяжелых режимах и с высокой температурой охлаждающей среды. Он охлаждается системой охлаждения двигателя.

Масло подается в маслоохладитель (при наличии) и выводится из него через галереи в блоке цилиндров. Шланги от системы охлаждения двигателя, обеспечивающие подачу и возврат охлаждающей жид кости, подсоединены к двум патрубкам масляного радиатора.
