Левая крышка клапанного механизма (Дискавери 3)

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите топливную рампу. Для получения дополнительной информации обратитесь к Топливный коллектор (19.60.04)

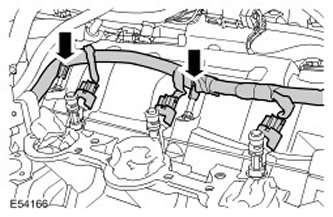

3. Отведите жгут электропроводки форсунок в сторону.

• Освободите 2 зажима.
• Отсоедините 3 электрических разъема топливных форсунок.

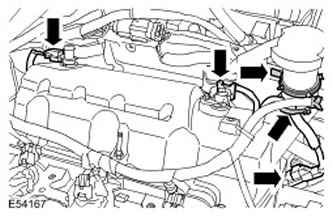

4. Отсоедините 3 электрических разъема.

• Отсоедините зажим жгута проводов от заливной горловины.
• Запишите положение установки жгута электропроводки датчика детонации относительно маслозаливной трубки, а затем снимите и отбракуйте проволочную стяжку.

5.

ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

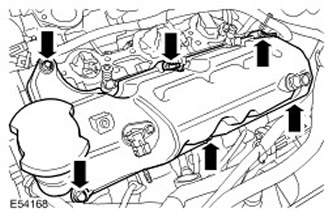

Снимите крышку головки цилиндров.

• Выверните 3 болтов.
• Выверните 3 шпилек.

6.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

[Исходник статьи расположен на сайте: www.lrman.ru]

Снимите прокладку и отбракуйте ее.

7.

ПРИМЕЧАНИЕ: Запишите положения установки деталей.

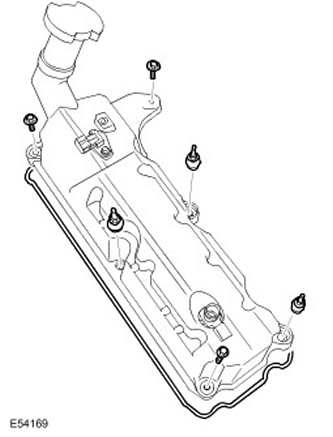

Выверните болты и шпильки. Снимите уплотнения и отбракуйте их.

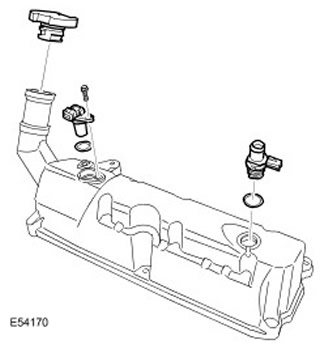

8. Снимите датчик положения распределительного вала (СМР).

• Выверните болт.
• Снимите уплотнительное кольцо и отбракуйте его.

9. Снимите вентиляционный клапан двигателя. Снимите уплотнительное кольцо и отбракуйте его.

10. Снимите крышку маслозаливной горловины.

Установка

1. Установите крышку маслоналивной горловины.

2. Установите вентиляционный клапан двигателя. Установите новое уплотнительное кольцо.

3. Установите датчик CMP.

• Установите новое уплотнительное кольцо.
• Затяните болт (момент затяжки 6 Нм).

4. Вверните болты и шпильки.

• Установите новые кольцевые уплотнения.
• Установите новую прокладку.

5. Установите крышку головки цилиндров.

• Очистите контактные поверхности деталей.
• Равномерно и постепенно затяните болты и шпильки в указанной последовательности (момент затяжки 10 Нм).
• Закрепите жгут проводов зажимом.

6.

ВНИМАНИЕ: Удостоверьтесь, что жгут электропроводки датчика детонации находится в первоначальном положении установки.

Установите жгут электропроводки топливных форсунок.

• Закрепите его зажимами.
• Подсоедините электрические разъемы топливных форсунок.
• Подсоедините 3 электрических разъема.
• Установите новую проволочную стяжку.

7. Установите топливную рампу. Для получения дополнительной информа ции обратитесь к Топливный коллектор (19.60.04)

8. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информа ции обратитесь к Спецификация
