Крышка привода газораспределительного механизма (Дефендер 2007+)

Специальный инструмент(ы)

Приспособление для установки крышки ГРМ 303-682

Снятие

1.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Слейте жидкость из системы охлаждения.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).

4. Снимите кронштейн элементов привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Кронштейн механизма натяжения ремня/цепи привода агрегатов (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

5. Установите коленчатый патрубок системы охлаждения головки цилиндров.

• Снимите гайку.
• Выверните два болта.
• Снимите уплотнительное кольцо и отправьте его на утилизацию.

6. Снимите переднее уплотнение коленчатого вала.



За дополнительной информацией обратитесь к главе: Переднее уплотнение коленчатого вала (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

7. Переставьте шланг охлаждающей жидкости.

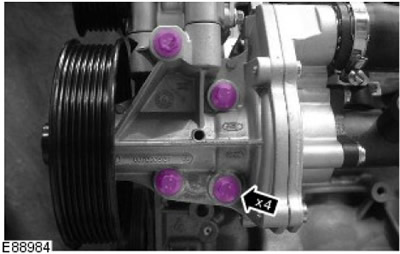

• Выверните 4 болта.
• Снимите прокладку и отправьте ее на утилизацию.

8. Используя подходящий инструмент, снимите и отбракуйте крышку ГРМ.

• Выверните 20 болтов.
• Отверните 2 гайки.

Установка

1. Очистите сопрягаемые поверхности крышки газораспределительного механизма двигателя.

2.

Предостережения:

• Установите новую крышку газораспределительного механизма двигателя. Невыполнение этого указания может привести к повреждению автомобиля.
• Установите крышку газораспределительного механизма двигателя в течение пяти минут после нанесения герметика. Невыполнение этого указания может привести к повреждению автомобиля.

ПРИМЕЧАНИЕ: Могут иметься некоторые отличия от показанного на рисунках, но основная информация носит правильный характер.

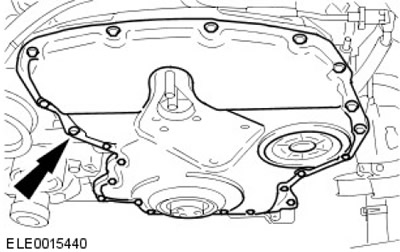

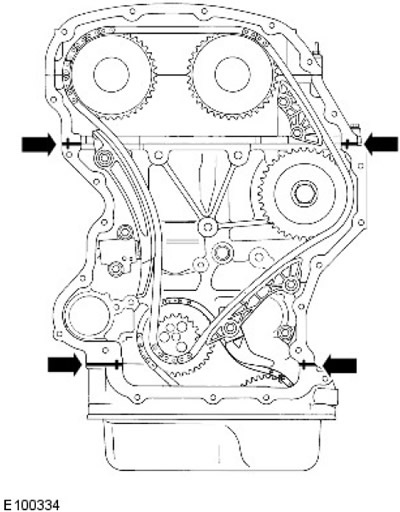

Нанесите валик герметика диаметром 3 мм на четыре тройника.

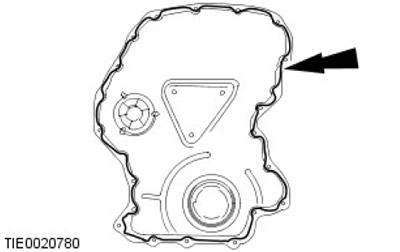

3. Нанесите валик герметика диаметром 3 мм на крышку газораспределительного механизма двигателя.



4.

ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь в том, что крышка газораспределительного механизма двигателя не входит в контакт с двигателем до тех пор, пока не достигнуто правильное положение.

С помощью второго механика установите крышку газораспределительного механизма двигателя.

5.

ПРИМЕЧАНИЕ: Для наглядности двигатель показан снятым.

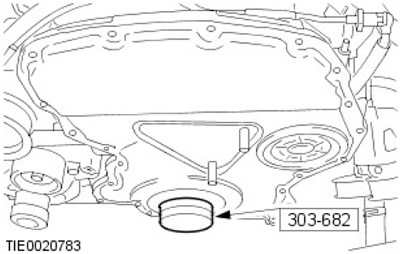

Используя специальный инструмент, отрегулируйте положение крышки газораспределительного механизма двигателя.

• Вверните и затяните 2 болта крышки газораспределительного механизма двигателя усилием 6 Нм.
• Вверните и затяните остальные 16 болтов крышки газораспределительного механизма двигателя и наверните и затяните 2 гайки усилием 6 Нм.
• Ослабьте болты и гайки крышки газораспределительного механизма двигателя на 360 градусов.
• Установите специальный инструмент.

6. Затяните гайки и болты крышки газораспределительного механизма двигателя.

• Затяните гайки и болты крышки газораспределительного механизма двигателя усилием 3 Нм.

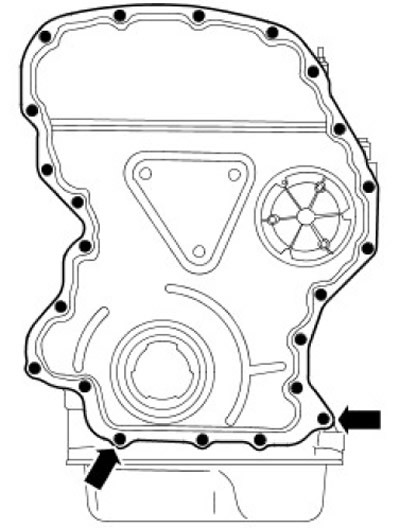

• Затяните гайки и болты крышки газораспределительного механизма двигателя в следующей последовательности:
• Затяните 2 указанных болта усилием 11 Нм.
• Затяните остальные гайки и болты усилием 10 Нм.

7.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Закрепите насос охлаждающей жидкости.

• Установите новую прокладку.
• Затяните болты (момент затяжки 22 Нм).

8.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите коленчатый патрубок системы охлаждения на головку цилиндров.

• Установите новое уплотнительное кольцо.
• Затяните гайку (момент затяжки 22 Нм).
• Затяните болты (момент затяжки 22 Нм).

9. Установите кронштейн компонентов привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Кронштейн механизма натяжения ремня/цепи привода агрегатов (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

10. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).



11. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).
