Элементы системы распредвала (Дефендер 2007+)

Основными элементами системы распредвала являются:

• Приводная шестерня в сборе
• Передняя крышка

Приводная шестерня

Поз.	№ запасной части	Наименование
1	-	Звездочка выпускного вала
2	-	Звездочка впускного вала
3	-	Основная приводная цепь
4	-	Направляющая основной приводной цепи
5	-	Звездочка ТНВД
6	-	Болт (4 шт.)
7	-	Направляющая основной приводной цепи
8	-	Болт (2 шт.)
9	-	Звездочка коленчатого вала
10	-	Дополнительная приводная цепь
11	-	Болт (2 шт.)
12	-	Автоматический натяжитель
13	-	Рычаг натяжителя основной приводной цепи
14	-	Болт (4 шт.)
15	-	Направляющая основной приводной цепи

Многозвенная основная приводная цепь передает вращение от звездочки коленвала к выпускному распределительному валу, впускному распределительному валу и ТНВД. Дополнительная приводная цепь передает вращение от звездочки коленвала к маслонасосу, расположенному в нижней части лестничной рамы.

Приводная звездочка крепится на коленчатом валу одним болтом, 3 болта фиксируют демпфер крутильных колебаний на коленвале через отверстия в приводной звездочке. Положение звездочек впускного и выпускного распределительных валов регулируется с помощью инструмента для втулок и регулировочного штифта. После установки в правильном положении 3 болта используются для крепления звездочек на распредвалах.



Каждая цепь имеет гидравлический натяжитель, работающий на моторном масле. Смазка основной цепи осуществляется через шприцевые трубки, расположенные в центре передней части блока цилиндров. Дополнительная цепь смазывается путем разбрызгивания масла, поступающего от лестничной рамы и из поддона картера. Натяжитель первичной цепи воздействует на поворотные гибкие пластины натяжителя. Натяжитель вторичной цепи воздействует непосредственно на цепь. Направляющие установлены с приводной стороны первичных цепей.

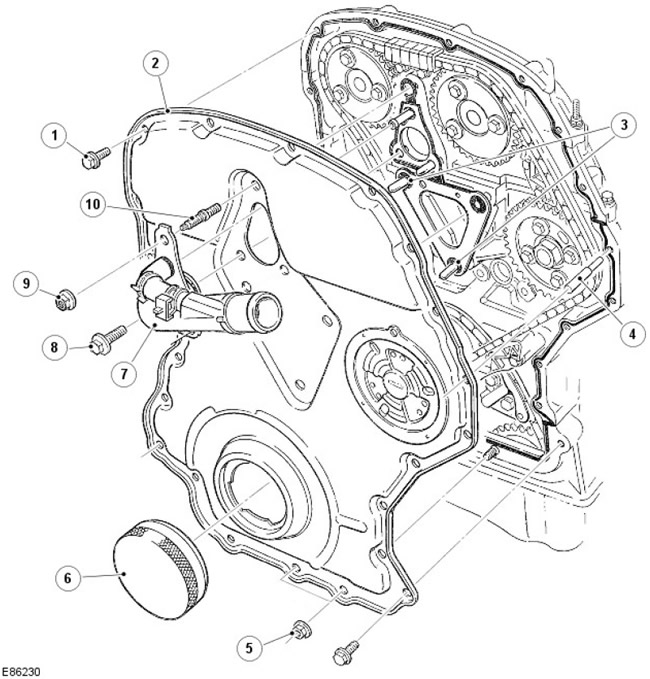

Передняя крышка

Поз.	№ запасной части	Наименование
1	-	Болт (20 шт.)
2	-	Передняя крышка
3	-	Штифт
4	-	Направляющий палец
5	-	Гайка (2 шт.)
6	-	Центрирующий инструмент
7	-	Водовыпускное устройство
8	-	Болт (2 шт.)
9	-	Гайка
10	-	Шпилька

Передняя крышка из штампованной стали крепится 20 болтами к передней части блока цилиндров, головке блока и лестничной раме, и уплотняется небольшим количеством силиконового герметика для вулканизации при комнатной температуре (RTV).

Для установки передней крышки требуется специальный инструмент, который вставляется в отверстие звездочки распредвала для центрирования крышки.
