Правая опора двигателя - снятие и установка (Дефендер 2007+)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите капот.

За дополнительной информацией обратитесь к главе: Капот (501-02 Кузовные панели передка, Снятие и установка).

3. Снимите верхний кожух вентилятора охлаждения. Отпустите 6 зажимов.

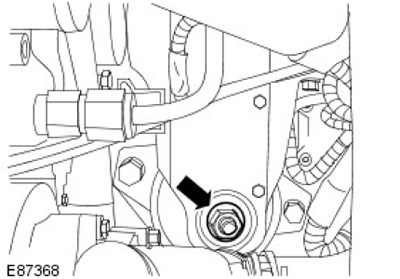

4. Отвинтите гайку левой опоры двигателя.

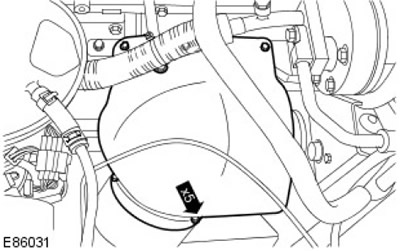

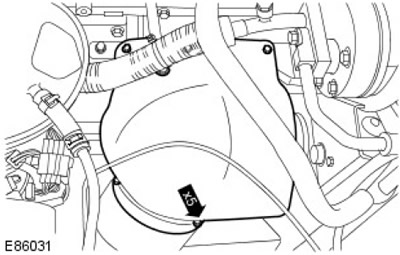

5. Снимите теплозащитный экран турбокомпрессора. Выверните 5 болтов.



6. Снимите выпускной трубопровод воздушного фильтра.



За дополнительной информацией обратитесь к главе: Выпускной трубопровод воздушного фильтра (303-12 Распределение и фильтрация впускаемого воздуха -Дизельный двигатель ID4 2.4L, Снятие и установка).

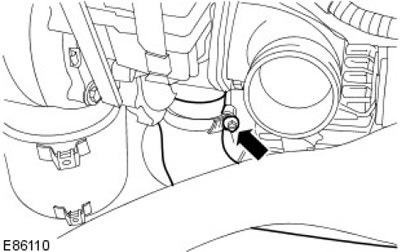

7. Отсоедините впускной шланг охладителя наддувочного воздуха. Освободите зажим.

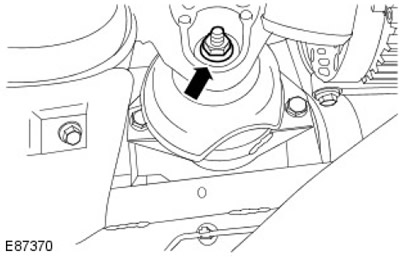

8. Отвинтите гайку правой опоры двигателя.

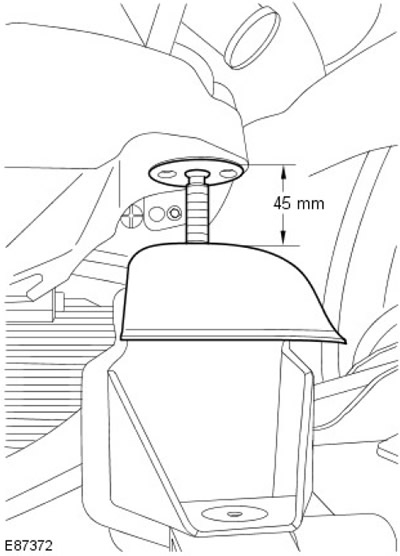

9. С помощью подходящего гидравлического домкрата приподнимите двигатель максимум на 45 мм.

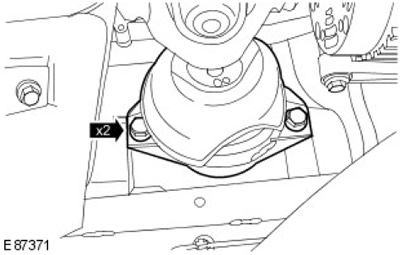

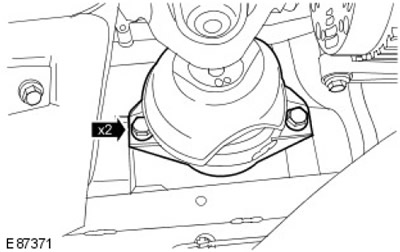

10. Снимите правую опору двигателя. Выверните два болта.

Установка

1. Установите элементы на место, действуя в обратной последовательности. Затяните (момент затяжки 80 Нм).



2. Затяните (момент затяжки 80 Нм).



Данные взяты с веб-сайта: www.lrman.ru

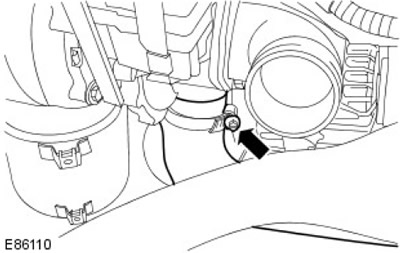

3. Затяните (момент затяжки 3 Нм).



4. Затяните (момент затяжки 10 Нм).

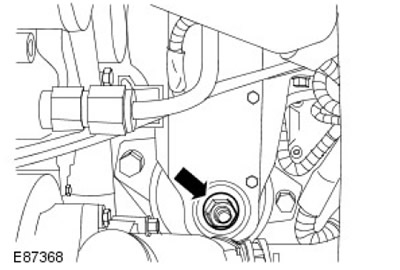

5. Затяните (момент затяжки 80 Нм).



6. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
