Диагностика и проверка (Дискавери 3)

Специальный инструмент

Переходник прибора для измерения давления масла, 303-1166

Прибор для измерения давления масла, 303-871

Осмотр и проверка

1. Убедитесь в обоснованности жалобы клиента.

2. Визуально осмотрите на наличие очевидных признаков механических и электрических повреждений.

3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

Проверка давления моторного масла - 4,0 л

ПРИМЕЧАНИЕ: Перед проверкой давления масла в двигателе необходимо провести 10-километровые (6-мильные) дорожные испытания. Не пытайтесь прогреть двигатель до нормальной рабочей температуры за счет работы на холостых оборотах.

1. Отсоедините провод массы от аккумулятора.

2.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной процедуры неизбежно будет пролито горячее моторное масло, поэтому во избежание ошпаривания следует принять соответствующие меры предосторожности.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте защитные перчатки.

Снимите датчик давления моторного масла. Датчик давления моторного масла (EOP) (12.60.50)

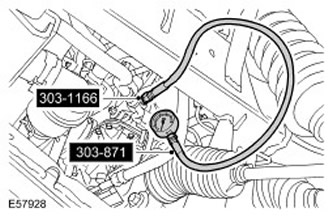

3. Установите специальный инструмент.


4. Установите специальный измерительный прибор, затем затяните соединение.



5. Проверьте уровень моторного масла, при необходимости долейте.

6. Подсоедините провод массы к аккумуляторной батарее.

7. Запустите двигатель и дайте ему поработать.

8. Запишите значения давления масла при работе двигателя на холостых оборотах и 3500 оборотах в минуту.

9. Заглушите двигатель.

10. Отсоедините провод массы от аккумулятора.

11. Снимите специальные инструменты. Очистите детали.

12. Установите датчик давления масла. Датчик давления моторного масла (EOP) (12.60.50)

13. Проверьте уровень моторного масла, при необходимости долейте.

14. Подсоедините провод массы к аккумуляторной батарее.
