Снятие и установка масляного насоса (Дискавери 3)

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

3. Снимите передние колеса в сборе с шинами.

4. Снимите раму блока цилиндров. Для получения дополнительной информации обратитесь к Рама блока цилиндров (12.25.06)

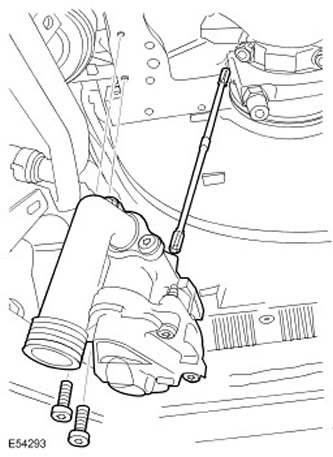

5. Снимите масляный насос в сборе.

• Выверните 2 винта Torx.
• Снимите карданный вал.

6.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

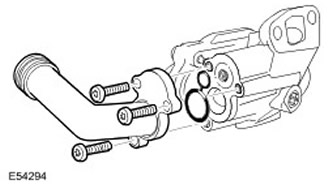

Снимите маслоприемный патрубок.

• Выверните 3 винта Torx.
• Снимите и отбракуйте уплотнение.

Установка

1. Установите маслоприемный патрубок.

• Очистите контактные поверхности деталей.
• Установите новое уплотнение.
• Затяните винты с головкой Torx (момент затяжки 10 Нм).

2.

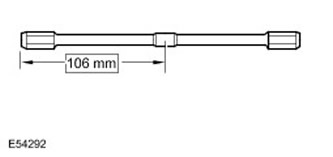

ВНИМАНИЕ: Карданный вал масляного насоса не симметричен. Показанный длинный конец крепится к масляному насосу.

Установите масляный насос в сборе.

• Очистите контактные поверхности деталей.
• Заполните масляный насос.
• Установите карданный вал.
• Затяните винты Torx с моментом 20 Нм.

3. Установите раму блока цилиндров. Для получения дополнительной информа ции обратитесь к Рама блока цилиндров (12.25.06)

4. Установите передние колеса в сборе с шинами.

5. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информа ции обратитесь к Спецификация
