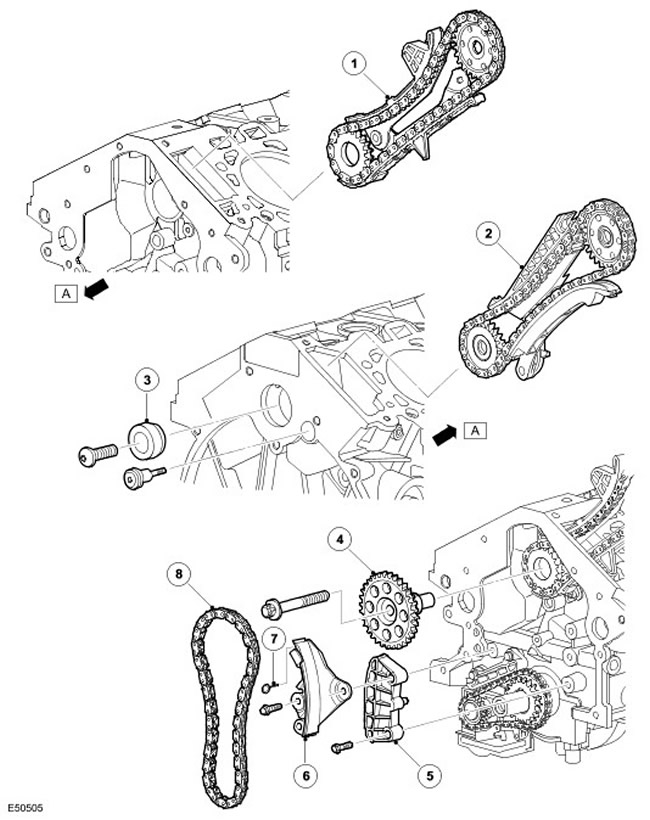

Детали механизма регулировки фаз газораспределения (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
A	-	Передняя часть двигателя
1	-	Привод левого распределительного вала в сборе
2	-	Привод правого распределительного вала в сборе
3	-	Распорка
4	-	Звездочка промежуточного вала
5	-	Направляющая цепи
6	-	Натяжитель цепи промежуточного вала
7	-	Штифт натяжителя
8	-	Цепь промежуточного вала

Привод распределительного вала в сборе

Привод каждого распределительного вала включает следующие детали:

• Шестерня промежуточного вала
• Шестерня распределительного вала
• Приводная цепь
• Направляющая цепи

Левый привод в сборе приводится от передней части промежуточного вала, а правый - от задней.
