Вал системы динамического уравновешивания двигателя (Дискавери 3)

Специальный инструмент

Инструмент для установки ВМТ / блокировки коленчатого вала 303-573

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Снимите передние колеса в сборе с шинами.

4. Снимите раму блока цилиндров. Для получения дополнительной информации обратитесь к Рама блока цилиндров (12.25.06)

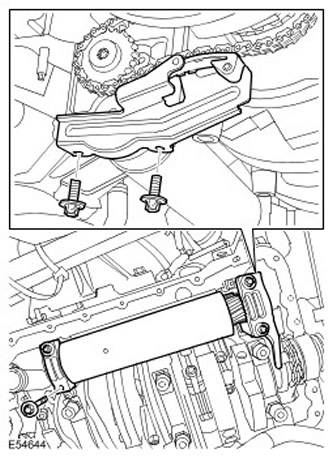

5. Снимите вал системы уравновешивания.

• Выверните и отбракуйте 4 болта с головкой Torx.
• Снимите натяжитель приводной цепи.
• Снимите пластину натяжителя.

Установка

1.

ПРИМЕЧАНИЕ: Вследствие определенного передаточного отношения может потребоваться сделать до 7 полных оборотов вала системы уравновешивания, чтобы найти правильное положение.

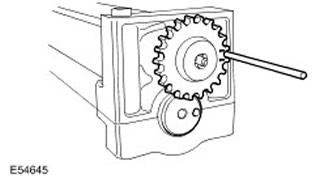

Выровняйте вал системы уравновешивания.

• Очистите детали.
• Смажьте детали.
• Вставьте штырь диаметром 4 мм, чтобы зафиксировать вал, как показано на рисунке.

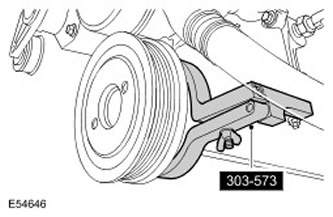

2. Поворачивайте коленчатый вал по часовой стрелке, пока первый цилиндр не окажется в ВМТ, и вставьте специальный инструмент.



3. Установите вал системы уравновешивания.

• Очистите контактные поверхности деталей.
• Введите в зацепление приводную цепь.
• Установите натяжитель приводной цепи.
• Затяните новые болты с головкой Torx (момент затяжки 21 Нм).
• Снимите стопорный штифт.
• Снимите специальный инструмент.

Данные взяты с веб-сайта: lrman.ru



4. Установите раму блока цилиндров. Для получения дополнительной информации обратитесь к Рама блока цилиндров (12.25.06)

5. Установите передние колеса в сборе с шинами.

6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
