Снятие и установка гибкого диска (Дискавери 3)

Специальный инструмент

Инструмент для блокировки гибкой пластины 303-947 (LRT-12-145)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Снимите коробку передач. Для получения дополнительной информации обратитесь к Коробка передач (44.20.01)

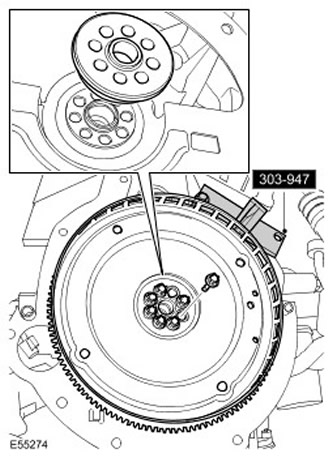

4. Выравнивание гибкой пластины.

• Поверните коленчатый вал таким образом, чтобы цилиндр № 1 оказался в ВМТ. Отверстие для установки распределения в гибкой пластине будет располагаться горизонтально, как показано на рисунке.
• Заблокируйте гибкую пластину специальным инструментом.
• Выверните указанный болт с головкой Torx, чтобы открыть метку синхронизации.
• Отметьте положение болтового отверстия с отметкой относительно коленчатого вала.

5. Снимите гибкую пластину гидротрансформатора.

• Выверните 7 оставшихся болтов с головкой Torx.
• Снимите дистанционную втулку.

Установка

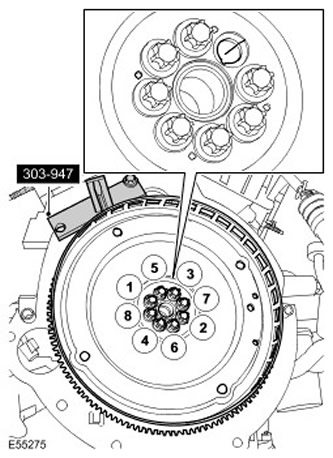

1. Установите гибкую пластину гидротрансформатора.

• Очистите контактные поверхности деталей.
• Установите дистанционную втулку.
• Совместите болтовое отверстие с установочной меткой таким образом, чтобы оно соответствовало метке, ранее нанесенной на коленчатый вал.
• Заблокируйте гибкую пластину специальным инструментом.
• Равномерно в 2 этапа затяните болты с головкой Torx в указанной последовательности.
• Затяните болты с головкой Torx (момент затяжки 15 Нм).
• Затяните болты с головкой Torx (момент затяжки 72 Нм).

2. Установите коробку передач. Для получения дополнительной информации обратитесь к Коробка передач (44.20.01)

3. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
