Левая головка цилиндров (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

3. Перейдите к порядку синхронизации распределительного вала. Для получения дополнительной информации обратитесь к Газораспределение

4. Снимите выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

5. Освободите мост жгута электропроводки для получения доступа. Выверните болт.

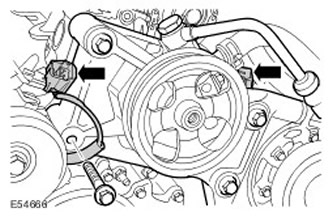

6. Отведите опорный кронштейн компрессора системы кондиционирования в сторону.

• Выверните четыре болта.
• Освободите зажимы крепления электрического разъема датчика детонации.
• Отведите кронштейн в сторону и привяжите.

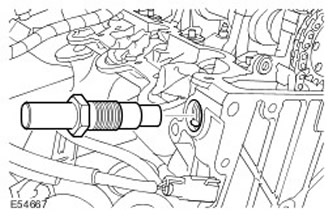

7. Снимите левый гидравлический натяжитель цепи газораспределительного механизма. Очистите сопрягаемые поверхности деталей.





8. Выверните болт Torx крепления направляющей цепи. Снимите и отбракуйте уплотнительное кольцо.

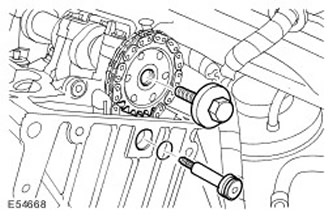

9. Выверните болт звездочки распределительного вала.

• Снимите звездочку с распределительного вала.
• Скрепите цепь и направляющую с помощью проволоки.

10.

ВНИМАНИЕ: Постепенно в перекрестной последовательности ослабьте болты.

Выверните 10 болтов головки блока цилиндров. Отбракуйте болты.



11. Снимите головку блока цилиндров левого ряда в сборе.



Оригинал опубликован на портале lrman.ru

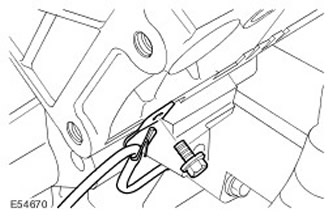

• Освободите зажим жгута электропроводки датчика детонации.
• Выверните болт.

12. Снимите и отбракуйте прокладку головки блока цилиндров.

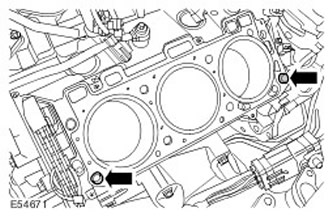

• Очистите установочные штифты головки блока цилиндров.
• Очистите и осмотрите головку блока цилиндров и блок цилиндров.

13.

ПРИМЕЧАНИЕ: Равномерно и постепенно ослабьте крышки подшипников распределительных валов.

ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

ПРИМЕЧАНИЕ: Не продолжайте демонтаж, если деталь снимается только для получения доступа.

Снимите крышки подшипников распределительного вала.

• Выверните восемь болтов.
• Снимите питающий маслопровод распределительного вала.

14. Снимите распределительный вал.

Установка

1. Установите распределительный вал.

• Очистите сопрягаемые поверхности деталей.
• Смажьте детали чистым моторным маслом.

2.

ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

Установите крышки подшипников распределительного вала.

• Очистите сопрягаемые поверхности деталей.
• Смажьте детали чистым моторным маслом.

3.

ПРИМЕЧАНИЕ: После установки болтов убедитесь, что распределительный вал вращается свободно.

Установите питающий маслопровод распределительного вала.

• Тщательно очистите и проверьте питающий маслопровод.
• Заполните питающий маслопровод чистым моторным маслом.

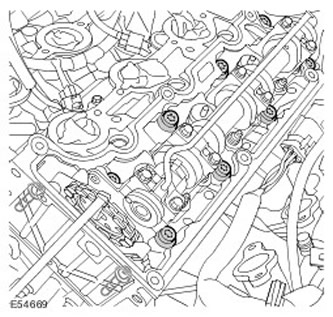

• Равномерно в 2 этапа затяните болты в указанной последовательности.
• Затяните болты (момент затяжки 6 Нм).
• Затяните болты (момент затяжки 16 Нм).

4. Очистите сопрягаемые поверхности деталей.

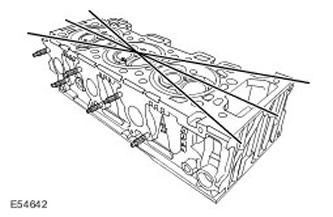

5. Проверьте поверхность головки блока цилиндров на наличие деформации в продольном и поперечном направлениях и по диагоналям. Для получения дополнительной информации обратитесь к Спецификация



6.

ВНИМАНИЕ: Прокладку головки блока цилиндров следует устанавливать на штифты блока цилиндров.

Установите новую прокладку головки блока цилиндров.

7. Установите головку блока цилиндров левого ряда в сборе.

• Установите кронштейн датчика детонации.
• Затяните болт (момент затяжки 10 Нм).

8.

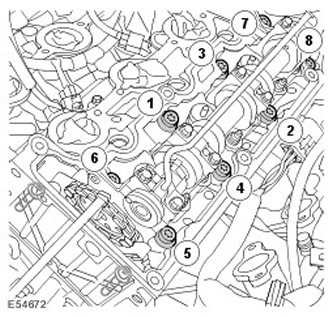

ПРИМЕЧАНИЕ: Затяните болты с 1 по 8 в указанной последовательности. Болты M12 затягиваются в три этапа.

Заверните болты крепления головки блока цилиндров.

• Смажьте новые болты крепления головки блока цилиндров чистым моторным маслом.
• Затяните болты M12 (момент затяжки 30 Нм), а затем еще на 80 градусов.
• Затяните болты M12 еще на 80 градусов.
• Затяните болты М8 (момент затяжки 35 Нм).

9. Установите выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

10. Заверните болт Torx крепления направляющей цепи.

• Установите новое уплотнительное кольцо.
• Затяните болт (момент затяжки 10 Нм).
• Очистите сопрягаемые поверхности деталей.

11. Установите опорный кронштейн компрессора кондиционера в сборе.

• Очистите сопрягаемые поверхности деталей.
• Затяните болты (момент затяжки 45 Нм).
• Закрепите жгут проводов.
• Затяните болт крепления зажима датчика детонации (момент затяжки 10 Нм).

12. Установите левый гидравлический натяжитель цепи газораспределительного механизма.

13. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение



14. Установите мост жгута электропроводки. Затяните болт (момент затяжки 45 Нм).
15. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация

16. Залейте в систему охлаждения охлаждающую жидкость и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
