Оглавление: Снятие ⇩ Установка ⇩
Специальный инструмент
 Инструмент для блокировки звездочки правой задней кассеты 303-643 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите головку цилиндров правого ряда в сборе. Для получения дополнительной информации обратитесь к Правая головка цилиндров (12.29.05)
3. Снимите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

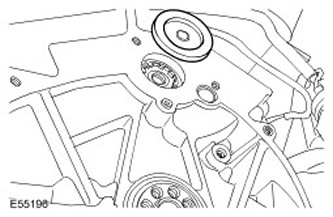

4. Снимите заглушку промежуточного вала блока цилиндров. Сместите деталь, чтобы снять ее.

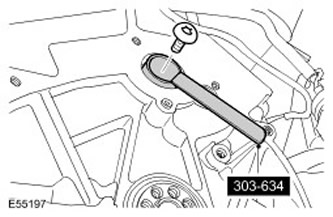

5. С помощью специального инструмента снимите правую кассету привода промежуточного вала и болт звездочки. Выверните и отбракуйте болт с головкой Torx.

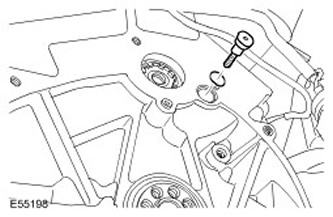

6. Снимите кассету привода распределительного вала в сборе.
- Выверните болт крепления направляющей цепи.
- Снимите уплотнительное кольцо и отбракуйте его.
7.
ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

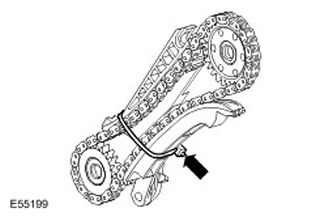

Разберите кассету в сборе.
- Освободите проволочную стяжку.
- Снимите звездочки и цепь.
- Очистите детали и проверьте их на износ.
Установка
1. Соберите кассету.
- Установите цепь и звездочки.
- Закрепите детали проволочной стяжкой.
- Установите новое уплотнительное кольцо.
- Затяните болт (момент затяжки 12 Нм).
4. Установите заглушку промежуточного вала блока цилиндров. Очистите контактные поверхности деталей.
5. Установите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)
6. Установите головку цилиндров правого ряда в сборе. Для получения дополнительной информации обратитесь к Правая головка цилиндров (12.29.05)
7. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
