Правая крышка клапанного механизма (Дискавери 3)

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите топливную рампу. Для получения дополнительной информации обратитесь к Топливный коллектор (19.60.04)

3. Отведите жгут электропроводки форсунок в сторону.

• Освободите 2 зажима.
• Отсоедините 3 электрических разъема топливных форсунок.

4.

ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

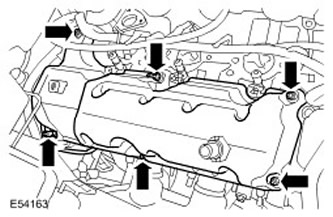

Снимите крышку головки цилиндров.

• Освободите крепежный зажим жгута электропроводки.
• Выверните 2 болтов.
• Выверните 4 шпилек.

5.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите прокладку и отбракуйте ее.

6.

ПРИМЕЧАНИЕ: Запишите положения установки деталей.

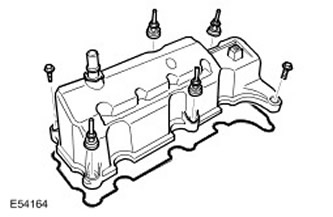

Выверните болты и шпильки. Снимите уплотнения и отбракуйте их.

Установка

1. Вверните болты и шпильки.

• Установите новые кольцевые уплотнения.
• Установите новую прокладку.

2. Установите крышку головки цилиндров.

• Очистите контактные поверхности деталей.
• Равномерно и постепенно затяните болты и шпильки в указанной последовательности (момент затяжки 10 Нм).
• Закрепите жгут проводов зажимом.

3. Установите жгут электропроводки топливных форсунок.

• Закрепите его зажимами.
• Подсоедините электрические разъемы топливных форсунок.

4. Установите топливную рампу. Для получения дополнительной информации обратитесь к Топливный коллектор (19.60.04)

5. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
