Элементы газораспределительного механизма (Дискавери 3)

Специальный инструмент

Инструмент для поворачивания коленчатого вала 303-674

Снятие

ПРИМЕЧАНИЕ: Здесь рассмотрены снятие и установка следующих деталей: натяжитель первичной цепи привода ГРМ, направляющая цепи газораспределительного механизма, звездочка промежуточного вала, звездочка коленчатого вала и цепь газораспределительного механизма.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)

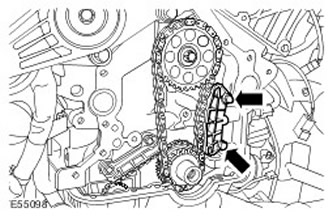

3. Снимите натяжитель первичной цепи привода ГРМ. Выверните 2 болта.

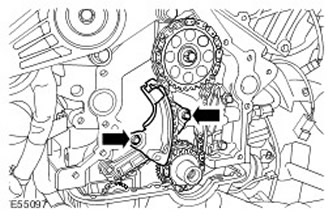

4. Снимите направляющую натяжителя первичной цепи привода ГРМ. Выверните 2 болта.





5. Установите специальный инструмент на коленчатый вал.

6. Снимите звездочку промежуточного вала.

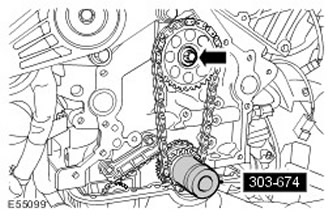

• С помощью дополнительного ключа и специального инструмента заблокируйте звездочку промежуточного вала.
• Выверните и отбракуйте болт с головкой Torx.

7.

ПРИМЕЧАНИЕ: Запишите, в каком положении стоит деталь.

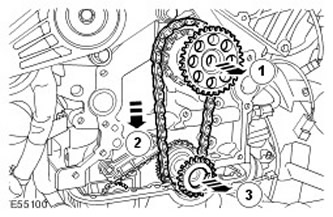

Снимите звездочку коленчатого вала. Снимите первичную цепь привода ГРМ.

Установка

1. Установите первичную цепь привода ГРМ.

• Очистите контактные поверхности деталей.
• Установите звездочку коленчатого вала таким образом, чтобы углубление находилось со стороны коленчатого вала.
• Установите специальный инструмент на коленчатый вал.

2. Установите звездочку промежуточного вала.

• Очистите контактные поверхности деталей.
• Установите первичную цепь привода ГРМ на звездочки.
• Вверните новый болт с головкой Torx и слегка затяните его.

3. Установите направляющую цепи газораспределительного механизма.

• Очистите контактные поверхности деталей.
• Затяните болты (момент затяжки 20 Нм).

4. Установите натяжитель цепи газораспределительного механизма.

• Очистите контактные поверхности деталей.
• Затяните болты с моментом 10 Нм.

5. Затяните новый болт с головкой Torx с моментом 45 Нм, а затем поверните его еще на 70 градусов.

6. Установите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)

7. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение

8. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
