Стекло верхней двери багажного отделения (Рендж Ровер 3)

Требуется следующее оборудование:

• Режущая проволока и рукоятки
• Нож стекольщика
• Комплект для замены стекла
• Пистолет для нанесения герметика
• Присоски
• Стол или стенд, покрытые войлоком для укладки стекла

Демонтаж

1. Снимите рычаг заднего стеклоочистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг стеклоочистителя двери багажного отделения.

Оригинал опубликован на портале: www.lrman.ru

2. Снимите панель двери багажного отделения.

ДВЕРИ, РЕМОНТНЫЕ РАБОТЫ, Внутренняя панель - верхняя дверь багажного отделения.

3. Снимите внутренние боковые накладки двери багажного отделения.

4. Снимите наружную накладку стекла двери багажного отделения.

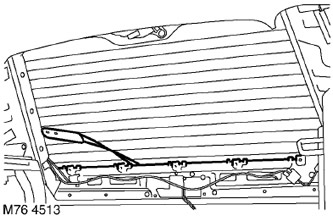

5. Отсоедините 3 колодки разъемов от стекла двери.

6. Защитите наружные поверхности с лакокрасочным покрытием, прилегающие к стеклу.



7. Изнутри автомобиля осторожно прорежьте ножом стекольщика герметизирующий слой нижней кромки стекла. Не следует использовать нож Kent, поскольку стекло очень близко прилегает к раме двери.



8. При необходимости можно использовать режущую проволоку для прорезания оставшегося герметизирующего слоя с боков и верха стекла.

9. Закрепите присоски и с помощью помощника снимите стекло и уложите его на стенд.

ВНИМАНИЕ: Уложите стекло на войлочное покрытие и будьте осторожны, чтобы не повредить затемняющую пленку. Не ставьте стекло на ребро, это может привести с сколам, которые затем вызовут образование трещин.

10. Снимите с рамы двери два опорных блока стекла.

Сборка

1. Осторожно удалите остатки герметика с проема кузова, чтобы получить гладкую поверхность.

2. Если стекло не заменяется:Тщательно удалите остатки герметика, чтобы получить гладкую поверхность, не повредив затемняющую ленту.

3. Установите накладку на стекло.

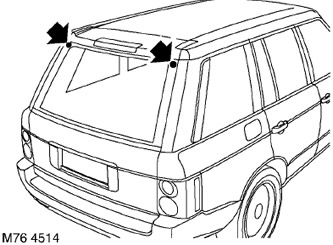

4. Установите опорные блоки на раму двери.

5. Приложите стекло к двери и выровните его по центру проема.

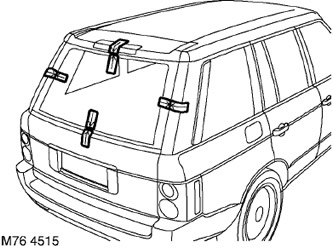

6. Используйте защитную ленту для фиксации положения стекла по центру оконного проема.



7. Снимите стекло и уложите его на стенд.

8. Протрите стыковочные поверхности проема и стекла растворителем.

9. Обработайте травильным раствором фосфорной кислоты поверхности кузова, на которых выступает чистый металл.

10. Нанесите грунт на протравленные места рамы двери.

11. Нанесите слой специального грунта на стыковочную поверхность стекла и дайте грунту высохнуть.

12. Нанесите обновляющий состав на слой старого герметика на кузове и дайте просохнуть.

13. Установите предварительно обрезанный наконечник на картридж с уплотняющим составом, снимите крышку, встряхните картридж и установите его на пистолет для нанесения уплотнителя. При необходимости измените форму наконечника для получения требуемого сечения валика уплотнителя.

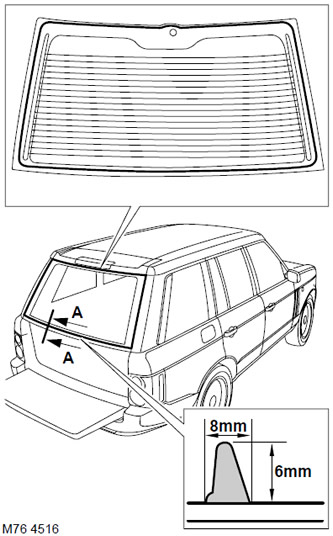

14. Нанесите непрерывный валик герметизирующего состава на стекло, как показано на рисунке.

• Размер 'A' = 8 мм (0,31 дюйма).
• Размер 'В' = 11 мм (0,43 дюйма).

15. С помощью помощника установите стекло и выровните его по отметкам на лентах. Слегка прижмите стекло для плотного соединения герметика с проемом кузова.

16. Снимите защитный слой и остатки ленты.

17. Присоедините колодки разъемов к стеклу двери багажного отделения.



18. Проверьте герметичность уплотнения. При необходимости нанесите дополнительное количество герметизирующего материала. Если для проверки герметичности используется вода, то дайте уплотнителю высохнуть перед проверкой. Обработайте струей воды периферийную поверхность стекла двери и проверьте, протекает ли вода в салон. Отметьте места протечки. Высушите стекло и герметик, после чего нанесите дополнительное количество герметизирующего материала.

19. Установите внутренние боковые накладки двери багажного отделения.

20. Установите панель двери багажного отделения.

ДВЕРИ, РЕМОНТНЫЕ РАБОТЫ, Внутренняя панель - верхняя дверь багажного отделения.

21. Установите рычаг стеклоочистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг стеклоочистителя двери багажного отделения.
