Нижний шарнир (Рендж Ровер 3)

Демонтаж

1. Снимите поперечную рулевую тягу.

ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Поперечная рулевая тяга.

2. Установите домкрат под кронштейн крепления амортизатора, чтобы поддержать нижний рычаг подвески.

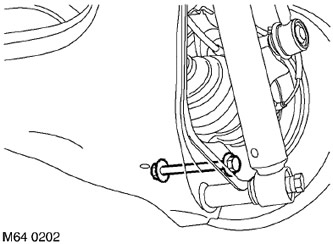

3. Отверните и выбросьте гайку и болт, с помощью которых нижний рычаг подвески крепится к ступице.

4. Поставьте подпорку.

5. Отсоедините ступицу от нижнего рычага и подставьте подпорку, чтобы обеспечить доступ к шарниру.

6. Снимите и выбросьте стопорное кольцо.

7. Отверните нижний болт крепления защитного кожуха тормозного диска.

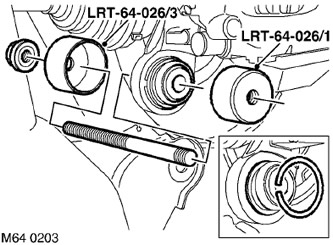

8. Снимите шарнир, воспользовавшись приспособлениями LRT-64-026/1 и LRT-64-026/3 (на рисунке показана правая сторона автомобиля).

Сборка

1. Очистите шарнир и место его крепления к ступице.

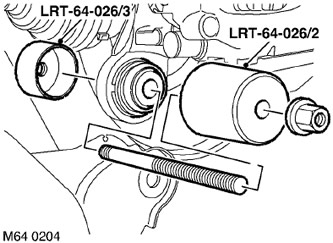

2. Расположив шарнир канавкой (под стопорное кольцо) назад, установите его с помощью приспособлений LRT-64-026/3 и LRT-64-026/2.

3. Установите новое стопорное кольцо.

4. Заверните нижний болт крепления защитного кожуха тормозного диска.

5. Очистите сопрягаемые поверхности нижнего рычага и ступицы.

6. Совместите ступицу с нижним рычагом и установите новые гайку и болт, затянув их с моментом 250 Н·м (184 фунт·фут).

7. Установите поперечную рулевую тягу.
