Вязкостная муфта вентилятора (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Снимите нижний защитный кожух.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.

4. Отсоедините 3 шланга системы охлаждения от хомутов на кожухе вентилятора. Выверните винт крепления кожуха вентилятора к радиатору.



5. Отсоедините электрический разъём вентилятора и выньте его из крепления на кожухе вентилятора.

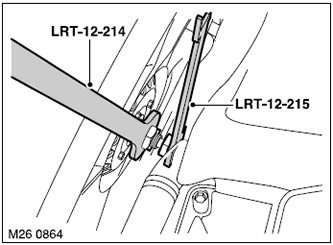

6. С помощью приспособлений LRT-12-214 и LRT-12-215 ослабьте гайку крепления вязкостной муфты и снимите ее в сборе с вентилятором с вала насоса системы охлаждения.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

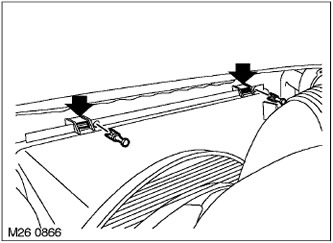

7. Снимите фиксаторы кожуха вентилятора.

ВНИМАНИЕ: Остов радиатора легко уязвим. Не допускайте повреждения остова вентилятором или кожухом вентилятора.

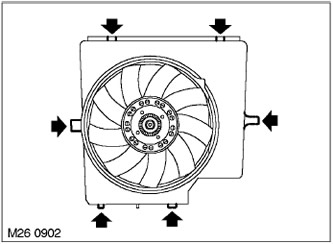

8. Освободите кожух вентилятора от опор и снимите его вместе с вентилятором.



9. Положите на верстак вентилятор с вязкостной муфтой.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

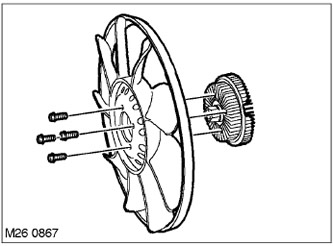

10. Отверните 4 болта и снимите вентилятор с вязкостной муфты.

Сборка

1. Протрите привалочные поверхности вентилятора и муфты.

2. Оденьте вентилятор на вязкостную муфту и затяните 4 болта. Момент затяжки 10 Н·м.

3. Соблюдая осторожность, установите на место вентилятор с кожухом и закрепите кожух на опорах.

4. Установите вентилятор с муфтой на вал насоса системы охлаждения. Используя приспособления LRT-12-214 и LRT-12-215, затяните гайку крепления вязкостной муфты. Момент затяжки 45 Н·м.

5. Закрепите в кожухе вентилятора разъём дополнительного вентилятора системы охлаждения.

6. Заверните винт крепления кожуха вентилятора к радиатору.

7. Закрепите 3 шланга системы охлаждения в хомут на кожухе вентилятора.

8. Установите на место нижний защитный кожух.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.

9. Присоедините "отрицательную" клемму аккумуляторной батареи.
