Распределительный патрубок системы охлаждения (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

4. Снимите приёмный воздушный ресивер.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

5. Снимите дроссельный патрубок.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Дроссельный патрубок.

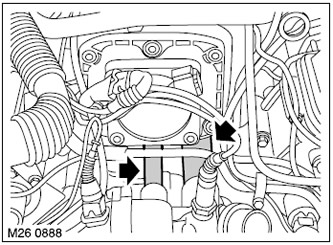

6. Отверните болт крепления моторного жгута к распределительному патрубку.

7. Отсоедините от распределительного патрубка трубки отопителя.

8. Освободите жгут от двух хомутов на распределительном патрубке.

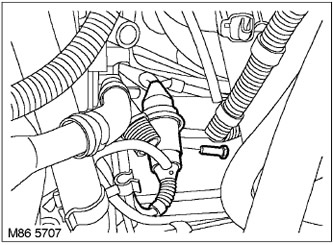

9. Отверните болт крепления электрического разъёма к картеру маховика.



10. Освободите шланг вентиляции картера раздаточной коробки от фиксатора.

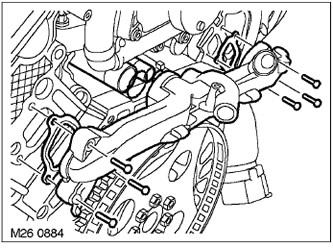

11. Отверните 6 болтов крепления распределитель ного патрубка к головкам цилиндров.



12. Закрепите трубки системы охлаждения и снимите распределительный патрубок.

13. Снимите хомуты, удерживающие жгут.

14. Утилизируйте уплотнительные кольца и прокладки.

Сборка

1. Протрите распределительный патрубок и ответные привалочные поверхности на головке цилиндров.

2. Установите на патрубок новые кольцевые уплотнения.

3. Установите хомуты, удерживающие жгут.

4. Установите распределительный патрубок с новыми прокладками на головки цилиндров, вверните болты и затяните их моментом 10 Н·м.

5. Закрепите шланг вентиляции картера раздаточной коробки в фиксаторе.



6. Вверните в картер маховика болт крепления разъёма и затяните его моментом 25 Н·м.

7. Закрепите жгут в хомутах.

8. Присоедините к распределительному патрубку трубки отопителя.

9. Вверните болты крепления моторного жгута к распределительному патрубку и затяните их. Момент затяжки 10 Н·м.

10. Установите корпус дроссельной заслонки.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Дроссельный патрубок.

11. Установите на место приёмный воздушный ресивер.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.

12. Присоедините "отрицательную" клемму аккумуляторной батареи.

13. Залейте в двигатель охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
