Фазы газораспределения - проверка и регулировка (Рендж Ровер 3)

Перед отсоединением аккумуляторной батареи убедитесь в том, что выполнены все меры предосторожности, предписанные для данной процедуры.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Проверка

1. Отсоедините "отрицательный" провод от аккумуляторной батареи.

2. Снимите вентилятор с вязкостной муфтой.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

3. Снимите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.

4. Выверните заглушку отверстия фиксатора ВМТ коленчатого вала.

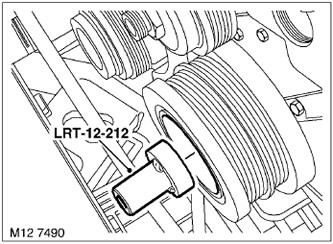

5. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поворачивайте коленчатый вал в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении ВМТ хода сжатия.

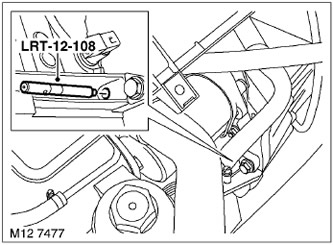

6. Чтобы зафиксировать коленчатый вал в положении ВМТ первого цилиндра, установите приспособление LRT-12-108.

ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

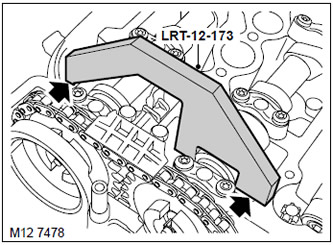

7. Установите приспособление LRT-12-173 на впускной распредвал.

8. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

[Оригинал опубликован на портале: lrman.ru]

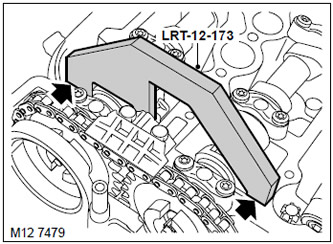

9. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.



10. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

Чтобы выполнить регулировку

1. Ослабьте хомут и снимите шланг с вакуумного насоса.

2. Отверните и утилизируйте два болта крепления вакуумного насоса.

3. Снимите вакуумный насос и утилизируйте кольцевое уплотнение.

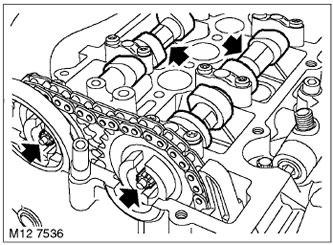

4. Зафиксировав коленчатый вал приспособлением LRT-12-108 и удерживая распредвалы рожковым ключом за шестигранники, отверните и утилизируйте болты крепления звёздочек цепного привода.

5. Используя новые болты, притяните звёздочки так, чтобы они свободно вращались, не имея торцевого биения.



6. Установите на головку цилиндров приспособление LRT-12-174.

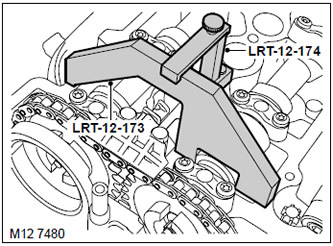

7. С помощью приспособления LRT-12-173 установите впускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.

8. Удерживая выпускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки выпускного распредвала моментом 20 Н·м и доверните его ещё на 35°.

9. Ослабьте болт крепления приспособления LRT-12-174 и снимите приспособление LRT-12-173 со впускного распредвала.

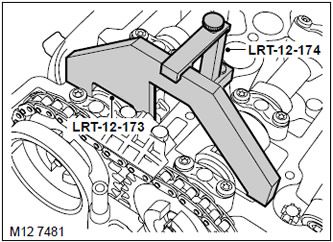

10. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.

11. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Н·м и доверните его ещё на 35°.

12. Снимите приспособления LRT-12-174 и LRT-12-173.

13. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.

14. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поверните коленчатый вал на два оборота в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении ВМТ хода сжатия.



15. Чтобы зафиксировать коленчатый вал в положении ВМТ первого цилиндра, установите приспособление LRT-12-108.

ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

16. Установите приспособление LRT-12-173 на впускной распредвал.

17. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.



18. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.

19. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.



20. При необходимости, регулировку фаз газораспределения следует повторить.

21. Снимите приспособления LRT-12-173 и LRT-12-108.

22. Заверните заглушку отверстия фиксатора ВМТ коленчатого вала.

23. Очистите привалочные поверхности на вакуумном насосе и на головке цилиндров.

24. Установите на вакуумный насос новое кольцевое уплотнение.

25. Совместите поводок вакуумного насоса с распредвалом, установите вакуумнасос и, используя новые болты, закрепите его, затянув болты моментом 22 Н·м.

26. Наденьте шланг на вакуумнасос и затяните хомут.

27. Установите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.

28. Установите вентилятор с вязкостной муфтой.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

29. Присоедините "отрицательный" провод к аккумуляторной батарее.
