Впускной и выпускной распредвалы (Рендж Ровер 3)

Перед отсоединением аккумуляторной батареи убедитесь в том, что выполнены все меры предосторожности, предписанные для данной процедуры.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "отрицательный" провод от аккумуляторной батареи.

2. Снимите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.

3. Снимите теплообменник системы рециркуляции отработавших газов (EGR).

СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).

4. Снимите ремень привода навесных агрегатов.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.

5. Снимите вакуумный насос.

ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Вакуумный насос -Td6.

6. Выверните из передней крышки заглушку натяжителя цепи.

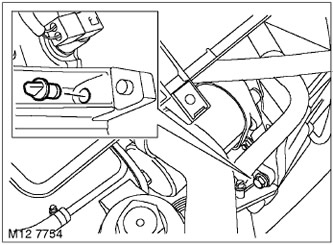

7. Выверните заглушку отверстия фиксатора ВМТ коленчатого вала.

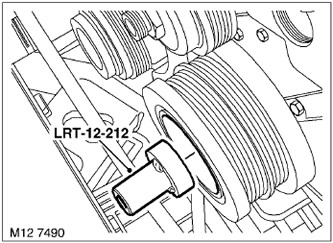

8. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поворачивайте коленчатый вал в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении ВМТ хода сжатия.

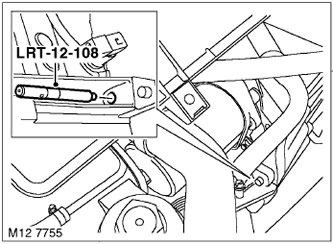

9. Чтобы зафиксировать коленчатый вал в положении ВМТ первого цилиндра, установите приспособление LRT-12-108.

ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

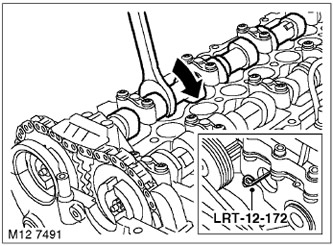

10. Вращая выпускной распредвал гаечным ключом за шестигранник, полностью сожмите натяжитель цепи.



11. Зафиксируйте взведённый натяжитель приспособлением LRT-12-172.

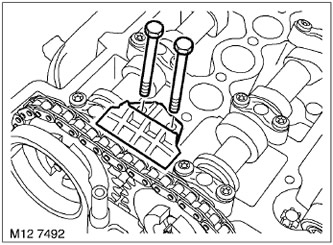

12. Выверните два болта и снимите маслоподводящую направляющую планку. Утилизируйте прокладку.

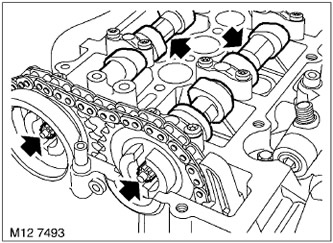

13. Придерживая распредвалы за шестигранники, отверните болты крепления обеих звёздочек.

14. Чтобы не повредить клапаны при вращении распредвалов, снимите приспособление LRT-12-108 и поверните коленчатый вал примерно на 45о в направлении обратном нормальному вращению.

15. Выверните и утилизируйте болты крепления звёздочек, снимите звёздочки с распредвалов.

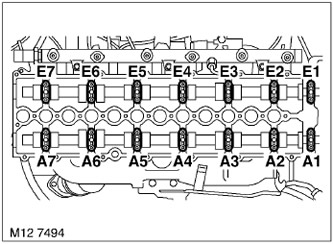

16. Обратите внимание на то, как помечены крышки подшипников распредвалов. Впускной распредвал помечен буквой "Е" а крышки маркируются от "Е1" до "Е7", начиная от звёздочки, если смотреть на двигатель со стороны выпуска. Выпускной распредвал помечен буквой "А", а крышки маркируются от "А1" до "А7", начиная от звёздочки, если смотреть на двигатель со стороны выпуска.



17. Последовательно и равномерно ослабьте и отверните 14 болтов крепления крышек подшипников распредвала.

18. Снимите крышки подшипников распредвала.

19. Снимите распредвал.

Установка

1. Протрите распредвал, постели шеек и крышки подшипников.

2. Смажьте распредвал, его постели и крышки.

3. Уложите распредвал в головку цилиндров в положении примерно соответствующем ВМТ начала рабочего хода первого цилиндра.

4. Установите крышки подшипников на свои места, вверните болты крепления и затяните их, равномерно и последовательно, моментом 10 Н·м.

5. Установите звёздочки на распредвалы и притяните их новыми болтами настолько, чтобы звёздочки могли свободно вращаться без торцевого биения.

6. Протрите маслоподводящую направляющую планку и ответную привалочную поверхность.

7. Установите на маслоподводящую направляющую планку новую прокладку.

8. Установите планку на место и притяните её болтами. Момент затяжки 10 Н·м.

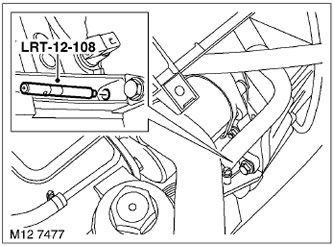

9. Поверните коленчатый вал в направлении нормального вращения, чтобы установить приспособление LRT-12-108 и зафиксировать вал в положении ВМТ хода сжатия.

ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

(Оригинал статьи находится на: LRman.ru)

10. Удерживая выпускной распредвал ключом за шестигранник, затяните болт крепления звёздочки и поверните выпускной распредвал в направлении нормального вращения, чтобы полностью сжать натяжитель цепи.

11. Выньте из натяжителя приспособление LRT-12-172.

12. Ослабьте болт крепления звёздочки выпускного распредвала настолько, чтобы она могла свободно вращаться без торцевого биения.

13. Протрите заглушку окна натяжителя и гнездо заглушки.

14. Установите заглушку на место и затяните её. Момент затяжки 30 Н·м.

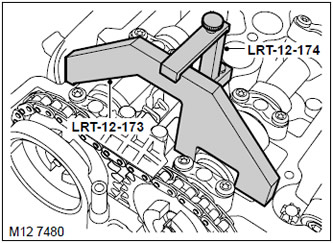

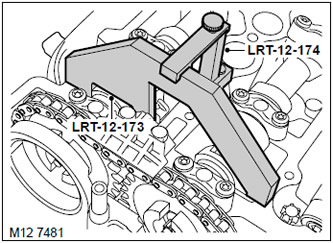

15. Установите на головку цилиндров приспособление LRT-12-174.

16. С помощью приспособления LRT-12-173 установите впускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.

17. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Н·м и доверните его ещё на 35°.

18. Ослабьте болт крепления приспособления LRT-12-174 и снимите приспособление LRT-12-173 со впускного распредвала.



19. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.



20. Удерживая выпускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки выпускного распредвала моментом 20 Н·м и доверните его ещё на 35°.

21. Снимите приспособления LRT-12-174 и LRT-12-173.

22. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.

23. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поверните коленчатый вал на два оборота в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении ВМТ хода сжатия.

24. Чтобы зафиксировать коленчатый вал в положении ВМТ первого цилиндра, установите приспособление LRT-12-108.

ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

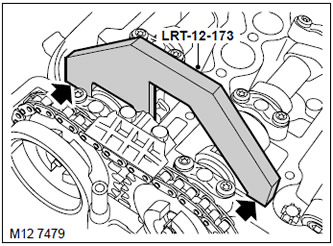

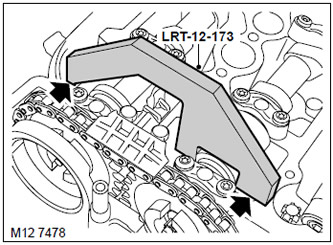

25. Установите приспособление LRT-12-173 на впускной распредвал.

26. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.



27. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.



28. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

29. При необходимости, регулировку фаз газораспределения следует повторить.

30. Снимите приспособления LRT-12-174 и LRT-12-108.

31. Заверните заглушку отверстия фиксатора ВМТ коленчатого вала.

32. Установите вакуумный насос.

ТОРМОЗНАЯ СИСТЕМА, Тормозной диск - передние тормозные механизмы, Вакуумный насос - Td6.

33. Установите ремень привода навесных агрегатов.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования -двигатель Td6.

34. Установите теплообменник системы рециркуляции отработавших газов.

СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).

35. Установите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.

36. Присоедините "отрицательный" провод к аккумуляторной батарее.
