Передня панель (Дискавері 1)

1. Посуньте передні сидіння назад.

2. Від'єднайте акумулятор.

3. Від'єднайте роз'єм подушок безпеки.

Увага: ознайомтеся із вказівками розділу "Система пасивної безпеки".

4. Зніміть відділення для рукавичок.

5. Зніміть панель доступу водія.

6. Зніміть центральну консоль.

7. Зніміть з рульового колеса подушку безпеки.

8. Зніміть з передньої панелі подушку безпеки (пасажира).

9. Зніміть кермо.

10. Зніміть кермо.

11. Зніміть перемикач рульової колонки.

12. Зніміть блок приладів, див. "Електроустаткування автомобіля".

13. Зніміть радіо.

14. Зніміть вимикачі керування дзеркалами заднього виду.

15. Зніміть скриньку для дрібниці.

16. Зніміть блок вимикача.

17. Зніміть годинник.

18. З боку пасажира відкрутіть гвинти кріплення кронштейна блока реле, відведіть кронштейн убік.

19. Поверніть керування за годинниковою стрілкою до упору.

20. Позначте тороси керування обігрівача, від'єднайте троси від важелів, обплетення тросів від корпусу обігрівача.

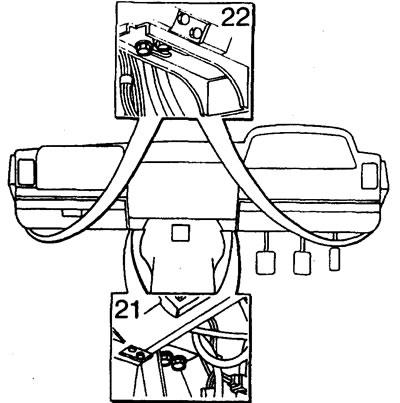

21. Викрутіть 4 болта кріплення центрального нижнього кронштейна передньої панелі.

22. Викрутіть 4 болти кріплення бічних нижніх кронштейнів передньої панелі.

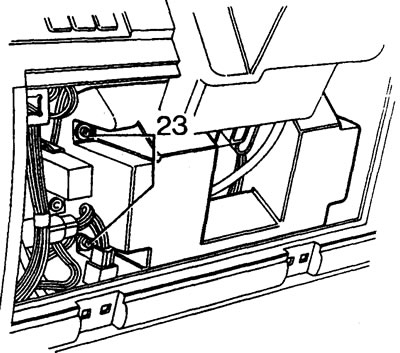

23. Відкрутіть 4 гвинти кріплення двох накладок системи зламу кермової колонки.



24. Відкрутіть 4 гайки кріплення кронштейна приладу.

25. За допомогою помічника частково висуньте передню панель.

26. З боку водія: від'єднайте 6 роз'ємів пучків проводів передньої панелі від основного пучка.

27. Від'єднайте три роз'єми передньої панелі від блоку запобіжників.

28. За допомогою асистента підніміть передню панель та зніміть її з автомобіля.

29. Установка проводиться у зворотному порядку.
