Демонтаж
1. Отстранете тапицерията на основата на лявата задна седалка.
СЕДАЛКИ, РЕМОНТ, Основен панел на задната седалка.
2. Свалете механизма за сгъване на седалката.
СЕДАЛКИ, РЕМОНТ, Панта за задна външна седалка.
3. Изключете блока от кабелния сноп.
4. Отстранете винта Torx, свързващ рамките на облегалката и възглавницата на седалката. Разделете рамките една от друга.

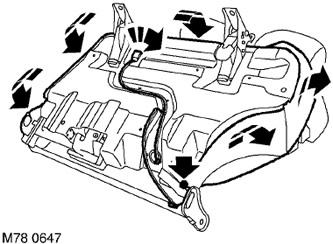

5. Освободете двете страни и предния ръб на тапицерията на седалката, повдигнете тапицерията и възглавницата.
6. Освободете кабелния блок за отопление на седалката от фиксатора и прекарайте кабела през рамката.

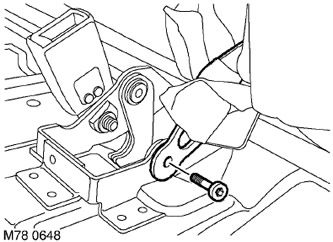

7. Отстранете и изхвърлете винта Torx, закрепващ предпазния колан към рамката на седалката.
8. Освободете предпазния колан от възглавницата и тапицерията на седалката.
9. Освободете щифта и облицовката на гърба, свързващи тапицерията с рамката на възглавницата, и отстранете тапицерията с възглавницата.

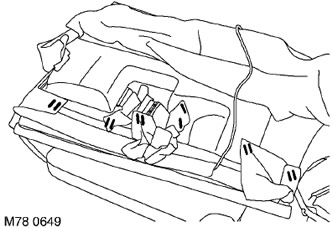

10. Освободете 11 скоби за тапицерия към възглавница.

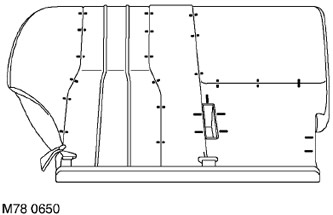

11. Освободете тапицерията 25, за да смекчите закрепващите пръстени и свалете тапицерията.
Сглобяване
1. Поставете тапицерията върху възглавницата и я закрепете с халки.
2. Монтирайте 14 скоби за тапицерия на дъното на възглавницата.
3. Поставете възглавницата върху рамката и затегнете задния ръб на тапицерията.
4. Установете щифт за закрепване на задния ръб на тапицерията.
5. Прекарайте нагревателния кабел на седалката през рамката на седалката и закрепете съединителния блок с фиксатора.
6. Свържете долната ключалка на предпазния колан към рамката на седалката с Torx винт и затегнете до 31 Nm.
7. Прикрепете тапицерията на седалката отстрани и отпред на седалката.
8. Инсталирайте винта Torx, закрепващ рамката на облегалката към рамката на седалката, и затегнете до 45 Nm.
9. Свържете блока към конектора на електрическото окабеляване на облегалката на седалката.
10. Монтирайте механизма за сгъване на седалката.
СЕДАЛКИ, РЕМОНТ, Панта за задна външна седалка.
11. Монтирайте облицовката на основата на седалката.
СЕДАЛКИ, РЕМОНТ, Основен панел на задната седалка.
