Демонтаж
1. Отстранете тапицерията на основата на седалката.
СЕДАЛКИ, РЕМОНТ, Основен панел на задната седалка.
2. Свалете механизма за сгъване на седалката.
СЕДАЛКИ, РЕМОНТ, Панта за задна външна седалка.
3. Изключете блока от кабелния сноп.
4. Отстранете винта Torx, свързващ рамките на облегалката и възглавницата на седалката. Разделете рамките една от друга.

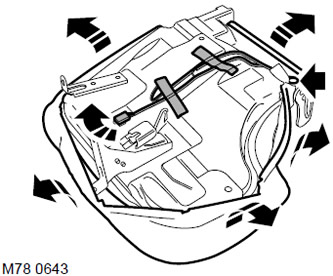

5. Освободете двете страни и предния ръб на тапицерията на седалката, повдигнете тапицерията и възглавницата.
6. Освободете кабелния блок за отопление на седалката от фиксатора и прекарайте кабела през рамката.
7. Освободете 1 щифт и задната облицовка, свързваща тапицерията с рамката на възглавницата и отстранете тапицерията и възглавницата.

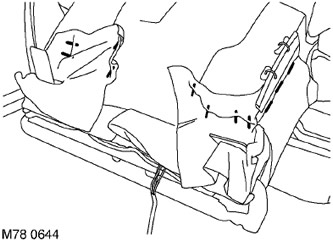

8. Разхлабете 11-те скоби за тапицерия към възглавница.

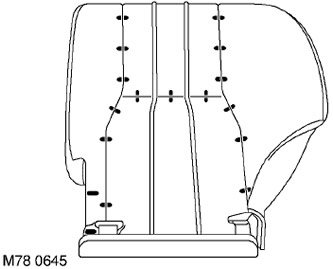

9. Освободете 16-те пръстена, закрепващи тапицерията към възглавницата, и свалете тапицерията.
Сглобяване
1. Поставете тапицерията върху възглавницата и я закрепете с халки.
2. Монтирайте 11 скоби за тапицерия на дъното на възглавницата.
3. Поставете възглавницата върху рамката и затегнете задния ръб на тапицерията.
4. Установете щифт за закрепване на задния ръб на тапицерията.
5. Прекарайте нагревателния кабел на седалката през рамката на седалката и закрепете съединителния блок с фиксатора.
6. Прикрепете тапицерията на седалката отстрани и отпред на седалката.
7. Поставете винта Torx, закрепващ рамката на облегалката към рамката на седалката, и затегнете до 45 Nm.
8. Свържете блока към електрическия конектор на облегалката на седалката.
9. Монтирайте механизма за сгъване на седалката.
СЕДАЛКИ, РЕМОНТ, Панта за задна външна седалка.
10. Монтирайте облицовката на основата на седалката.
СЕДАЛКИ, РЕМОНТ, Основен панел на задната седалка.
