Задняя панель внутренней облицовки задней части кузова (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Кузов и покрытие > Ремонты элементов задка > Задняя панель внутренней облицовки задней части кузова

         0
ПРИМЕЧАНИЕ: Задняя внутренняя боковая панель отпарывается от внутренней боковой панели, она не обслуживается отдельно.

Снятие


1. В сочетании с задней внутренней боковой панелью заменяется:
  • Облицовка заднего бампера
  • Задняя боковая панель
  • Задняя дверь
  • Стекло задней боковой панели

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите заднюю боковую панель. За дополнительной информацией обратитесь к главе: Панель задней боковой части кузова (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

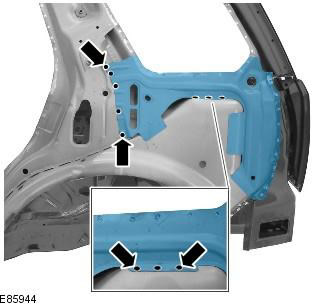

4. Выфрезеруйте сварные точки.



5. Разделите соединения и снимите старую панель, также отсоедините элемент NVH.

Установка

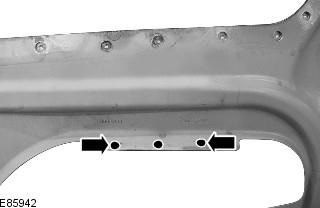

1. Снимите заднюю внутреннюю боковую панель с обслуживаемой внутренней боковой панели. Выфрезеруйте 5 сварных точек.


2. Подготовьте соединительные поверхности старой и новой панели.

3. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.

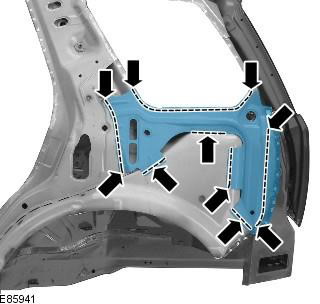

4. Точечная сварка.

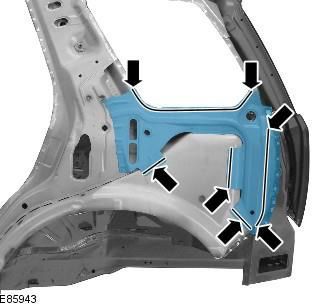

5. Сварка электрозаклепками MIG.



6. Зачистите все сварные соединения.

7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
