ПРИМЕЧАНИЕ: Внутренняя панель задка в сборе обслуживается как отдельная привариваемая панель.
ПРИМЕЧАНИЕ: Панель обслуживается без ее приварных шпилек.
ПРИМЕЧАНИЕ: На этой панели закреплены элементы NVH; они не обслуживаются на новой панели. В случае повреждения потребуются новые элементы.
ПРИМЕЧАНИЕ: Для получения доступа для снятия и установки внутренней панели задка необходимо снять панель задка и опорные панели обоих задних фонарей.
Снятие
1. При замене внутренней панели задка в сборе снимаются следующие элементы:
- Облицовка заднего бампера
- Крепление заднего бампера
- Панель задка
- Опорные панели обоих задних фонарей
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите опорные панели обоих задних фонарей. За дополнительной информацией обратитесь к главе: Панель крепления заднего фонаря (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Снимите панель задка. За дополнительной информацией обратитесь к главе: Back Panel Assembly (501-30, Снятие и установка).

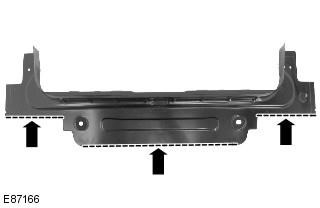

5. Отрежьте старую панель в показанных местах, чтобы облегчить доступ к точечным сварным швам.
![](https://www.lrman.ru/img/freel/2875.jpg)
6. Выфрезеруйте места контактной сварки.
![](https://www.lrman.ru/img/freel/2876.jpg)
7. Рассоедините соединения и снимите старую панель, при этом также высвобождая элементы NVH.
Установка
1. Подготовьте сопрягаемые поверхности старой и новой панелей.
2. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.
3. Снимите новую панель.
4. Нанесите клей на показанные зоны.
![](https://www.lrman.ru/img/freel/2877.jpg)
5. При необходимости замените элементы NVH.

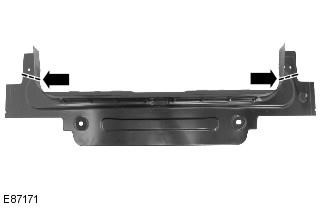

6. Нанесите клей на элементы NVH.
![](https://www.lrman.ru/img/freel/2878.jpg)
7. Выставьте новую панель на требуемое место и зафиксируйте ее.

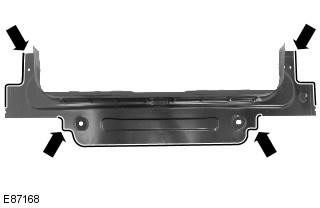

8. Выполните точечную сварку.
![](https://www.lrman.ru/img/freel/2879.jpg)

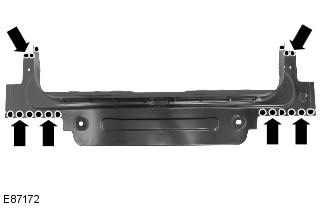

9. Выполните сварку электрозаклепками по технологии MIG.
![](https://www.lrman.ru/img/freel/2880.jpg)

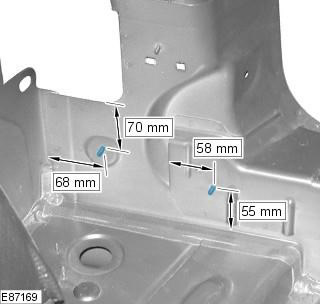

10. Установите приварные шпильки.
![](https://www.lrman.ru/img/freel/2881.jpg)
11. Зачистите все сварные швы.
12. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
