ПРИМЕЧАНИЕ: Секция панели слива воды вырезается из панели слива воды, которая является отдельной привариваемой панелью.
Снятие
1. В сочетании с секцией панели слива воды заменяется:
- Облицовка заднего бампера
- Арматура заднего бампера
- Подъемная дверь багажного отделения
- Задняя боковая панель
- Панель крепления заднего фонаря
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите заднюю боковую панель. За дополнительной информацией обратитесь к главе: Панель задней боковой части кузова (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Снимите панель крепления задних фонарей. За дополнительной информацией обратитесь к главе: Панель крепления заднего фонаря (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

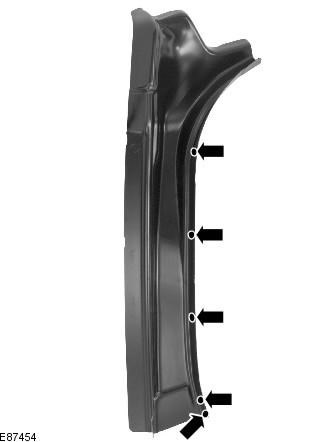

5. Выфрезеруйте сварные точки.
![](https://www.lrman.ru/img/freel/2836.jpg)
6. Отрежьте старую панель в показанной точке, используя для справки новую панель, удостоверьтесь, что новая панель ляжет внахлест.
![](https://www.lrman.ru/img/freel/2837.jpg)
7. Разделите соединения и снимите старую панель.
Установка
1. Приложите новую панель, выровняйте ее и зафиксируйте на месте, внахлест на старую панель. Прорежьте новую и старую панели в точке, где должно быть выполнено стыковое соединение по технологии MIG.
2. Снимите новую панель и остатки старой.
3. Подготовьте соединительные поверхности старой и новой панели.
4. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
5. Прихватите стыковое соединение.
![](https://www.lrman.ru/img/freel/2838.jpg)

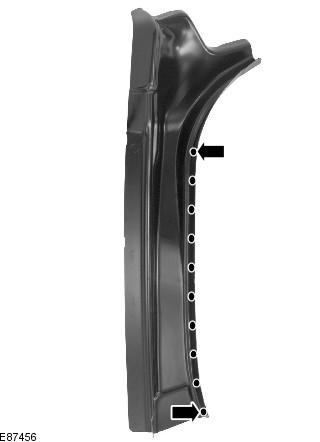

6. Выполните точечную сварку.
![](https://www.lrman.ru/img/freel/2839.jpg)
7. Зачистите прихваточные швы.

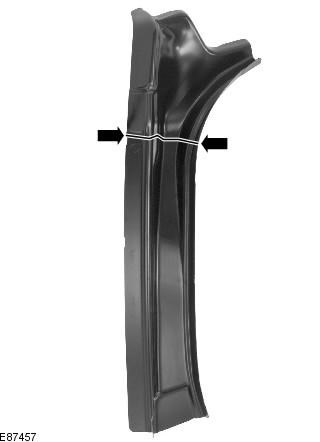

8. Выполните сварку стыковых соединений по технологии MIG.
![](https://www.lrman.ru/img/freel/2840.jpg)
9. Зачистите все сварные соединения.
10. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
