Верхняя секция панели приборов (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания

3. Снимите усиление панели приборов со стороны водителя. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны водителя (76.46.31)

4. Снимите усиление панели приборов со стороны пассажира. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны пассажира (76.46.32)

5. Снимите динамик панели приборов. Для получения дополнительной информации обратитесь к Динамик панели приборов (86.50.11)

6. Снимите верхние декоративные панели обеих передних стоек кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

7. Снимите датчик солнечного света.

• Освободите 2 зажима.
• Отсоедините электрический разъем.

8. Отсоедините кронштейн модуля подушки безопасности пассажира. Выверните 2 винта с головкой Torx.

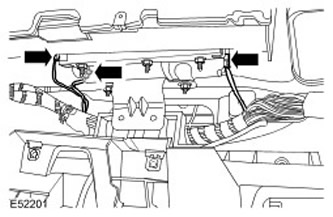

9. Отсоедините 3 электрических разъема модуля подушки безопасности пассажира.



10.

ПРИМЕЧАНИЕ: Не уроните винт внутрь панели приборов.

Выверните 1 винт с головкой Torx и 1 болт из отверстия динамика в верхней части панели приборов.

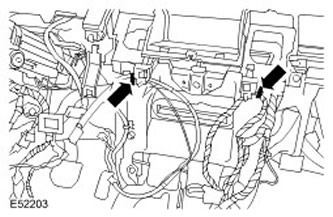

11. Отсоедините жгут электропроводки панели приборов. Освободите 2 зажима.

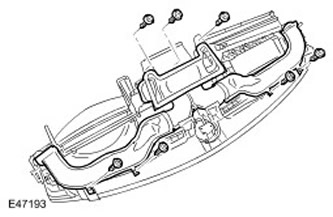

12. С посторонней помощью снимите верхнюю часть панели приборов. Выверните 5 винтов с головкой Torx.



(Изначальная версия статьи на сайте: «www.lrman.ru»)

13.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

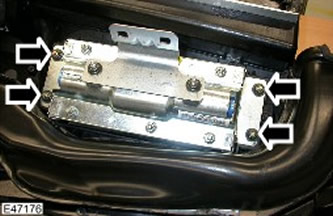

Снимите модуль подушки безопасности пассажира. Отверните 4 гайки.



14. Снимите воздуховод обогрева ветрового стекла. Выверните 7 винтов.

Установка

1. Установите воздуховод обогрева ветрового стекла. Затяните винты.

2. Установите модуль подушки безопасности пассажира. Затяните гайки (момент затяжки 10 Нм).

3. С посторонней помощью установите верхнюю часть панели приборов

• Затяните винты.
• Подсоедините жгут электропроводки.

4. Затяните болт в отверстии динамика в верхней части панели приборов (момент затяжки 10 Нм).

5. Закрепите кронштейн модуля подушки безопасности пассажира. Затяните винты с головкой Torx (момент затяжки 25 Нм).

6. Подсоедините электрические разъемы модуля подушки безопасности пассажира.

7. Установите датчик солнечного света.

• Подсоедините электрический разъем.
• Введите в зацепление зажимы.

8. Установите декоративные панели передних стоек кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

9. Установите динамик. Для получения дополнительной информации обратитесь к Динамик панели приборов (86.50.11)

10. Установите усиление панели приборов со стороны пассажира. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны пассажира (76.46.32)



11. Установите усиление панели приборов со стороны водителя. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны водителя (76.46.31)

12. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
