Радиатор — премахване и монтиране (Defender 2007+)

Премахване

1. Изключете заземяващия проводник от батерията.

За повече информация вижте глава: Изключване и свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).

2. Свалете капака на охлаждащия вентилатор.

За повече информация вижте главата: Капак на охлаждащия вентилатор (303-03 Охлаждане на двигателя - ID4 2.4L дизелов двигател, Демонтаж и монтаж).

3. Свалете заключващия панел на капака.

За повече информация вижте главата: Панел за заключване на капака (501-27 Ремонт на ламаринени елементи на предница, Демонтаж и монтаж).

4.

ЗАБЕЛЕЖКА: Показана е дясната страна, същото е и за лявата страна.

Отстранете 2-те О-пръстена.



5.

ЗАБЕЛЕЖКА: Показана е дясната страна, същото е и за лявата страна.

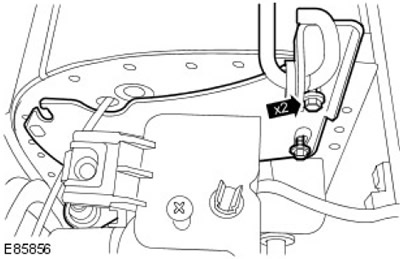

Отстранете 2-те скоби на охладителя на въздуха за зареждане. Отстранете 4 болта.



6.

ПРЕДУПРЕЖДЕНИЕ: Запушете всички отвори. Използвайте нови капачки.

ЗАБЕЛЕЖКА: Показана е дясната страна, същото е и за лявата страна.

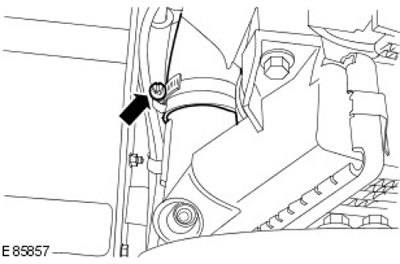

Разкачете входните и изходящите маркучи на охладителя на зареждания въздух.



7.

ПРЕДУПРЕЖДЕНИЕ: Запушете всички отвори. Използвайте нови капачки.

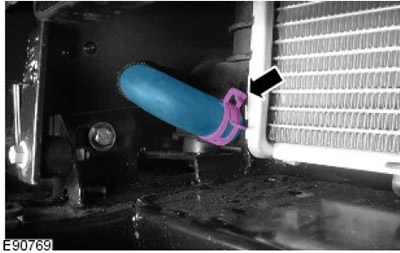

Изключете маркуча от охладителя на горивото към радиатора.



8.

ПРЕДУПРЕЖДЕНИЕ: Запушете всички отвори. Използвайте нови капачки.

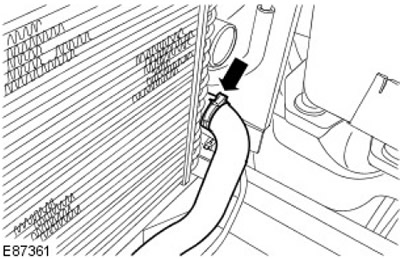

Откачете долния маркуч на радиатора.



9.

ВНИМАНИЕ: Уверете се, че охладителят на зареждащия въздух на радиатора не е повреден по време на отстраняването.

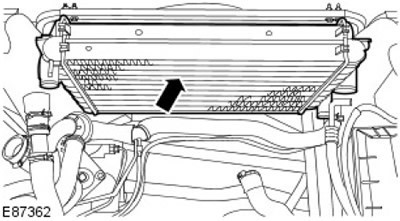

Отстранете модула на радиатора и охладителя на въздуха за зареждане.

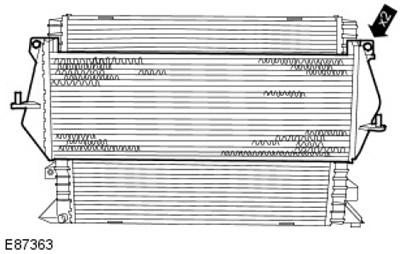

10. Отстранете радиатора.

Монтиране

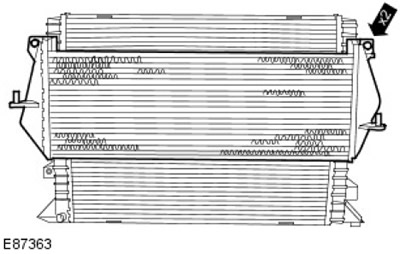

1. Поставете отново елементите в обратен ред. Стегнете (момент на затягане 20 Nm).



2.

ЗАБЕЛЕЖКА: Отстранете и изхвърлете щепселите.

ЗАБЕЛЕЖКА: Показана е дясната страна, същото е и за лявата страна.

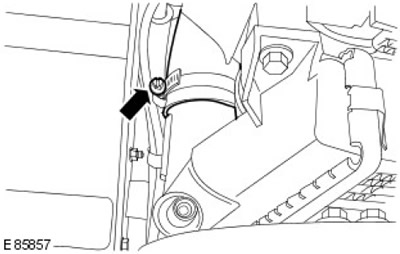

Стегнете (момент на затягане 3 Nm).

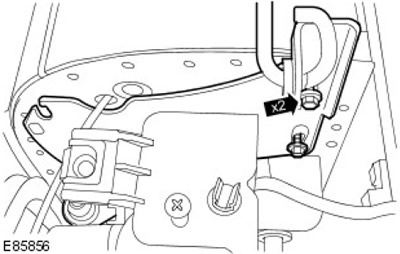

3. Затегнете (момент на затягане 9 Nm).



4. Свържете заземяващия проводник към батерията.

За повече информация вижте глава: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).
